Деталі кузова автомобіля: конструкція, матеріали, ремонт і роль у безпеці
Деталі кузова автомобіля часто сприймають як зовнішню "оболонку" машини: крила, двері, капот, бампери, пороги, кришку багажника. Але кузов - це значно більше, ніж набір видимих панелей. У сучасному автомобілі він виконує одразу кілька критичних функцій: формує зовнішній вигляд, захищає пасажирів, забезпечує жорсткість конструкції, впливає на аеродинаміку, шумоізоляцію, корозійну стійкість, пасивну безпеку і навіть витрату пального.
Якщо двигун можна назвати джерелом енергії, підвіску - зв’язком із дорогою, а електрику - нервовою системою, то кузов є основою, на якій тримається весь автомобіль. До нього кріпляться агрегати, підвіска, салон, скло, двері, освітлення, елементи безпеки і зовнішнє облицювання. Саме тому якість кузовних деталей, правильна геометрія і професійний ремонт мають прямий вплив не тільки на естетику, а й на поведінку автомобіля після аварії, стабільність руху і довговічність машини.
У побуті кузовні деталі часто поділяють на "залізо" і "пластик". Насправді конструкція значно складніша. У ній застосовуються звичайна сталь, високоміцна сталь, надвисокоміцна сталь, алюміній, пластики, композити, склопластик, поліпропілен, поліуретан, пінні наповнювачі, клеї, герметики, антикорозійні покриття і шумоізоляційні матеріали. Кожен матеріал має своє призначення і свої правила ремонту.

Кузов як несуча конструкція
Більшість сучасних легкових автомобілів має несучий кузов. Це означає, що окремої рами, як у класичних вантажівках або деяких позашляховиках, немає. Сам кузов є силовою структурою, яка сприймає навантаження від підвіски, двигуна, трансмісії, дороги і зіткнень.

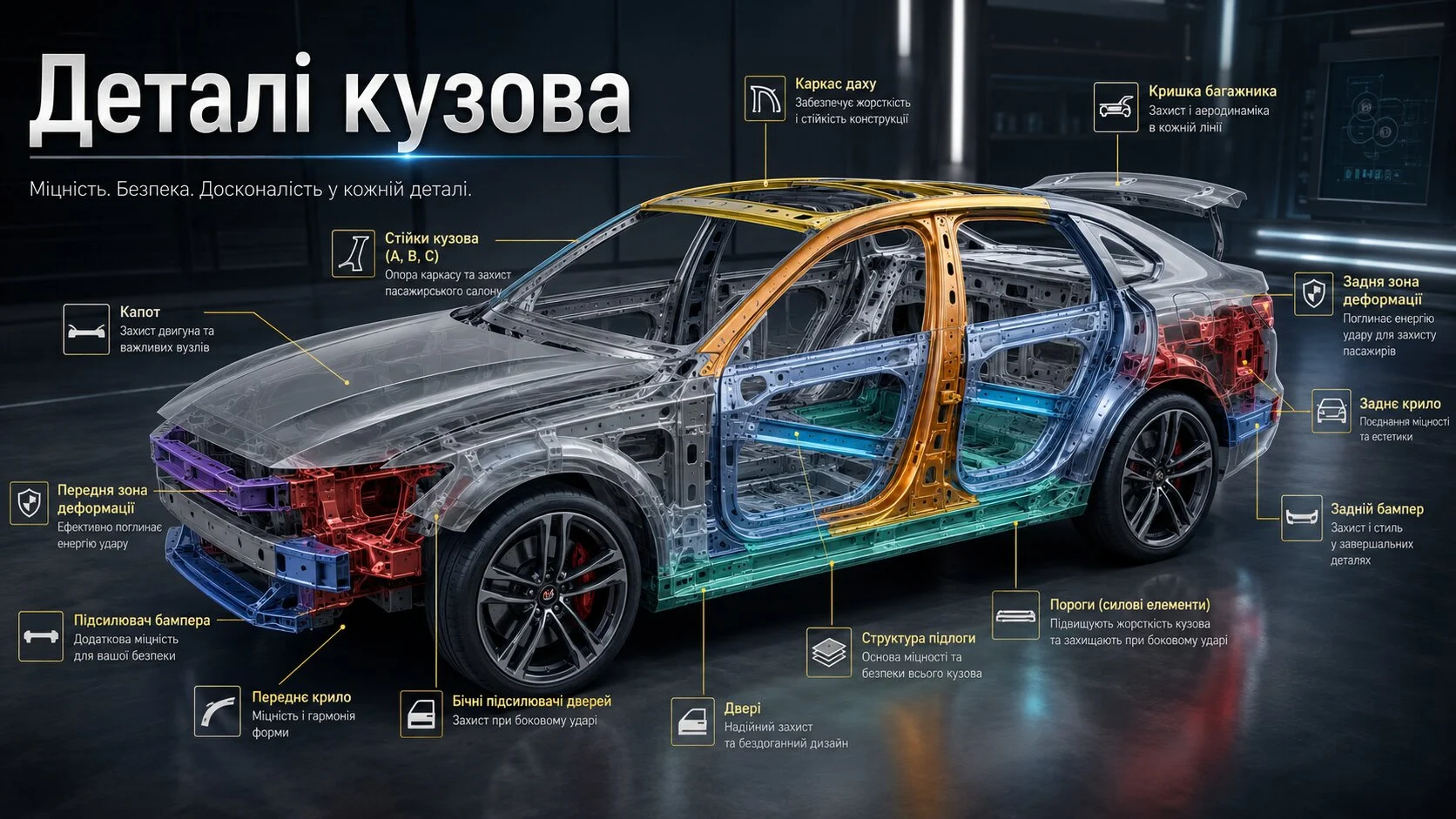

Несучий кузов складається з силових і навісних елементів. Силові елементи - це лонжерони, пороги, стійки даху, підлога, поперечини, моторний щит, чашки амортизаторів, рамки дверних прорізів, підсилювачі бамперів і зони деформації. Вони відповідають за жорсткість і безпеку. Навісні деталі - це капот, двері, крила, кришка багажника, бампери, накладки, молдинги та інші зовнішні панелі.
При аварії кузов працює як керована енергопоглинальна система. Передні і задні зони деформації повинні поглинати енергію удару, поступово деформуючись. Пасажирська капсула, навпаки, має залишатися максимально стабільною. Саме тому не всі кузовні деталі повинні бути "дуже жорсткими". Частина елементів спеціально розрахована на контрольоване зминання.
Це важливо розуміти при ремонті. Якщо після удару просто витягнути деталь "на око" або приварити підсилювач без дотримання технології, автомобіль може зовні виглядати нормально, але втратити правильну поведінку при наступному зіткненні.

Зовнішні кузовні панелі

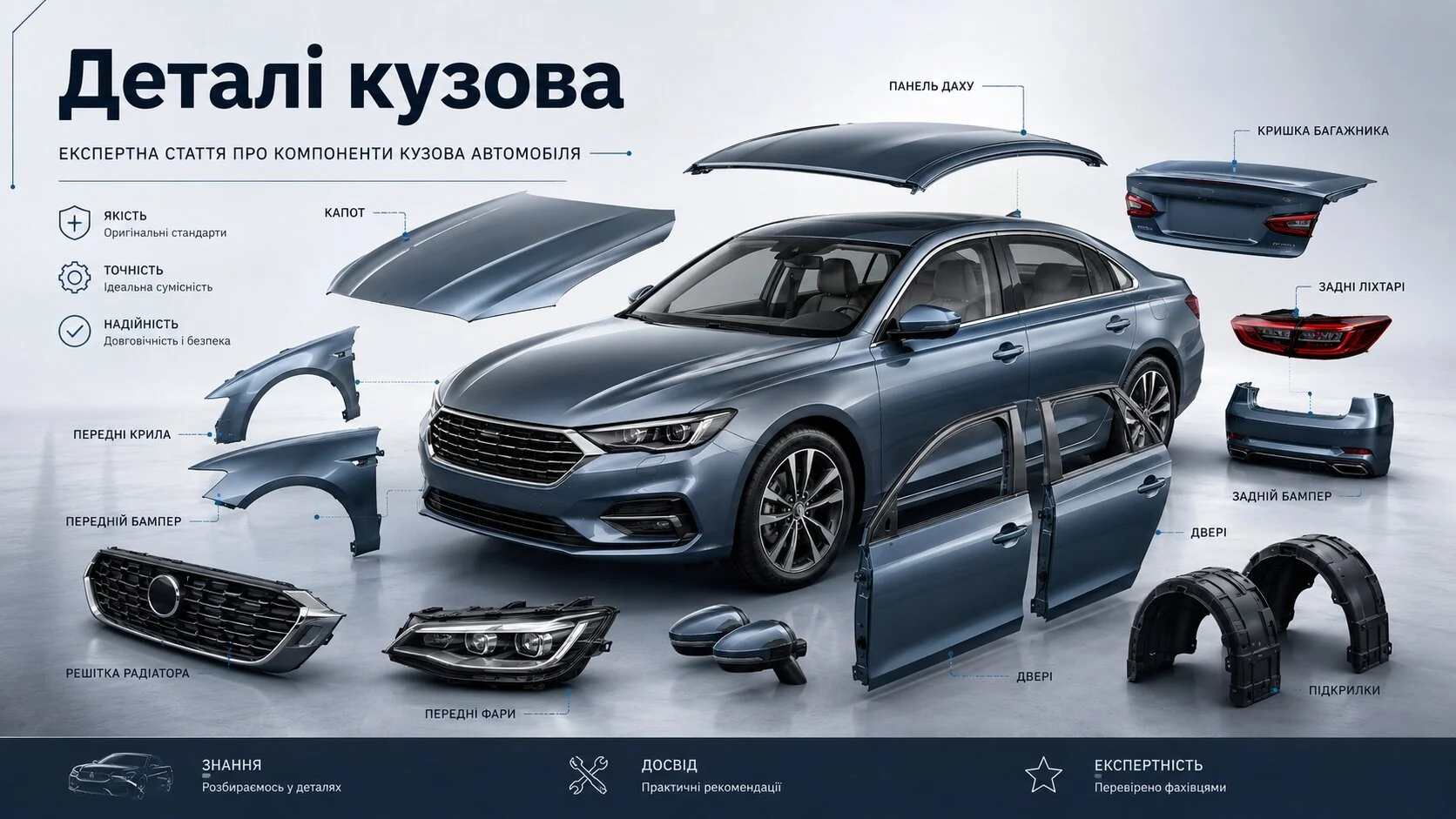

До зовнішніх деталей кузова належать крила, двері, капот, кришка багажника, дах, бампери, решітка радіатора, пороги, арки, накладки, молдинги, дзеркала і декоративні елементи. Їхнє основне завдання - формувати зовнішній вигляд, захищати внутрішні вузли від бруду і вологи, покращувати аеродинаміку і забезпечувати зручність експлуатації.
Капот захищає моторний відсік і водночас є частиною системи безпеки пішоходів. У сучасних автомобілях його форма, жорсткість і відстань до двигуна розраховуються так, щоб зменшити травмування при наїзді на пішохода. Деякі моделі мають активний капот, який піднімається під час удару, створюючи додаткову зону деформації.
Крила захищають колісні арки і направляють потоки повітря. Передні крила зазвичай є навісними деталями, які можна замінити відносно просто. Задні крила частіше є частиною боковини кузова, тому їх ремонт складніший і потребує зварювання, рихтування або часткової заміни панелі.
Двері - це не просто панелі для входу в салон. Усередині дверей розташовані підсилювачі бокового удару, замки, склопідйомники, проводка, динаміки, ущільнювачі, дзеркала, датчики і елементи шумоізоляції. Неправильно відремонтовані двері можуть погано закриватися, пропускати воду, створювати шум на швидкості або некоректно працювати при боковому ударі.
Бампери в сучасних автомобілях переважно пластикові, але це лише зовнішня оболонка. За нею розташовані підсилювач, кронштейни, енергопоглинальні елементи, датчики паркування, радари, камери, форсунки омивача фар, протитуманні фари або декоративні решітки. Тому заміна бампера в сучасному автомобілі часто пов’язана не тільки з фарбуванням, а й з підключенням електроніки та калібруванням систем допомоги водієві.

Силові елементи кузова
Силові деталі - це основа безпеки автомобіля. До них належать лонжерони, стійки, пороги, підсилювачі, поперечини, підлога, моторний щит, чашки підвіски і рамки прорізів. Вони формують просторову структуру кузова.
Лонжерони беруть участь у поглинанні енергії при передньому або задньому ударі. Їхня геометрія впливає на положення двигуна, підвіски і навісних деталей. Якщо лонжерон деформований, автомобіль може мати неправильні зазори кузова, проблеми з розвалом-сходженням, вібрації, перекіс підрамника або нестабільну поведінку на дорозі.
Пороги є важливою частиною бокової жорсткості кузова. Вони працюють разом зі стійками і підлогою, захищаючи салон при боковому ударі. Корозія порогів - не лише косметична проблема. Якщо поріг втрачає міцність, кузов слабшає, дверні прорізи можуть деформуватися, а безпека знижується.
Стійки кузова - передні, середні і задні - формують каркас салону. Середня стійка особливо важлива при боковому зіткненні і перекиданні. Ремонт стійок повинен виконуватися за заводською технологією, бо ці елементи часто виготовлені з високоміцної або надвисокоміцної сталі.
Чашки амортизаторів і точки кріплення підвіски впливають на геометрію ходової частини. Якщо вони зміщені після удару або ослаблені корозією, автомобіль може не виставлятися на розвал-сходженні, тягнути вбік або мати нестабільну керованість.

Матеріали кузовних деталей
Класичний матеріал кузова - сталь. Вона відносно міцна, технологічна, придатна до штампування і зварювання. Але сучасні автомобілі використовують різні види сталі. Звичайна м’яка сталь застосовується там, де потрібна пластичність і ремонтопридатність. Високоміцна сталь - там, де потрібна жорсткість і контроль деформації. Надвисокоміцна сталь - у критичних зонах пасажирської капсули.
Важливий нюанс: високоміцні сталі не завжди можна ремонтувати звичайним нагріванням або зварюванням. Неправильний нагрів може змінити структуру металу і знизити міцність. Тому сучасний кузовний ремонт потребує точного знання матеріалів і рекомендованих методів з’єднання.
Алюміній застосовується для капотів, крил, дверей, підрамників і навіть цілих кузовів у деяких моделях. Він легший за сталь і добре протистоїть корозії, але має інші правила ремонту. Алюміній складніше рихтувати, він потребує спеціального обладнання, окремих інструментів і захисту від гальванічної корозії при контакті зі сталлю.
Пластики широко застосовуються в бамперах, накладках, підкрилках, решітках, захисних кожухах, декоративних деталях і елементах салону. Найпоширеніші матеріали - поліпропілен, ABS-пластик, поліуретан, полікарбонат, склопластик. Частину пластикових деталей можна ремонтувати пайкою або спеціальними клеями, інші краще замінювати.
Композитні матеріали застосовуються в спортивних, преміальних і спеціальних автомобілях. Карбон має високу міцність при малій масі, але складний і дорогий у ремонті. Пошкодження композиту не завжди видно зовні, тому діагностика потребує уважності.

Геометрія кузова
Геометрія кузова - це точне положення контрольних точок відносно одна одної. Вона визначає, чи правильно розташовані підвіска, двері, капот, крила, підрамники, скло і силові елементи. Після серйозного удару кузов може втратити геометрію навіть тоді, коли зовнішні панелі вже вирівняні.
Ознаки порушеної геометрії - нерівні зазори, погане закривання дверей, перекіс капота або багажника, неможливість виставити розвал-сходження, нерівномірний знос шин, автомобіль тягне вбік, скрипи кузова, тріщини герметика, проблеми з установкою скла або фар.
Професійний ремонт геометрії виконується на стапелі з використанням контрольних точок і заводських розмірів. Витягування "на око" не гарантує правильного результату. Особливо це важливо для сучасних автомобілів, де навіть незначне зміщення кріплення радара, камери або фари може вплинути на роботу систем допомоги водієві.

Корозія кузова
Корозія - одна з головних причин старіння кузова. Вона виникає внаслідок електрохімічної реакції металу з водою, киснем і солями. Найбільш вразливі місця - пороги, арки, нижні кромки дверей, кришка багажника, капот, точки кріплення підвіски, днище, зварні шви, приховані порожнини і місця пошкодження лакофарбового покриття.
Сучасні автомобілі мають оцинкування, ґрунти, герметики, антигравійні покриття і захист порожнин, але це не робить кузов вічним. Каміння, реагенти, волога, бруд і поганий ремонт поступово руйнують захист.
Поверхнева корозія на ранній стадії може бути усунена шліфуванням, обробкою перетворювачем, ґрунтуванням і фарбуванням. Але якщо метал уже проржавів наскрізь, косметичне шпаклювання не вирішить проблему. Потрібно вирізати уражену ділянку і вварювати ремонтний елемент або замінювати деталь.
Особливо небезпечна прихована корозія силових елементів. Зовні автомобіль може виглядати прийнятно, але поріг, підсилювач або лонжерон уже втратили міцність. Тому при купівлі вживаного авто важливо оглядати не тільки зовнішні панелі, а й днище, шви, порожнини, точки домкрата і кріплення підвіски.

Фарбування і лакофарбове покриття
Лакофарбове покриття виконує не лише декоративну функцію. Воно захищає метал від корозії, ультрафіолету, хімії, вологи і механічних пошкоджень. Типова структура покриття складається з металу, антикорозійного шару, ґрунту, базової фарби і прозорого лаку.
Пошкодження лаку і фарби можуть бути різними: подряпини, сколи, потертості, помутніння, вигоряння, здуття, тріщини, відшарування. Скол до металу бажано ремонтувати швидко, бо саме з нього часто починається корозія.
Якісне фарбування залежить від підготовки. Поверхню потрібно очистити, вирівняти, знежирити, правильно заґрунтувати, підібрати колір і нанести матеріали в потрібних умовах. Погана підготовка призводить до відшарування, кратерів, пилу, різниці кольору або швидкої появи іржі.
Підбір кольору складніший, ніж здається. Один і той самий код фарби може мати кілька відтінків залежно від року, заводу, вигоряння, товщини шару і технології нанесення. Тому майстри часто роблять тестові викраси і підбирають колір під конкретний автомобіль.

Оригінальні та неоригінальні кузовні деталі
При ремонті кузова часто виникає вибір між оригінальними деталями, якісними аналогами, дешевими замінниками, вживаними деталями або ремонтними елементами. Кожен варіант має свої переваги і ризики.
Оригінальні деталі зазвичай мають найкращу геометрію, точні кріплення і правильну сумісність. Вони дорожчі, але зменшують час підгонки і ризик проблем із зазорами. Для складних деталей - капотів, дверей, крил, фар, бамперів із датчиками - це часто важливо.
Якісні аналоги можуть бути добрим рішенням, якщо виробник має нормальну геометрію штампування і матеріали. Але дешеві кузовні деталі часто потребують значної підгонки. Неправильна форма крила, тонший метал, погані отвори кріплення або слабке антикорозійне покриття можуть зробити дешеву деталь дорожчою в установці.
Вживані оригінальні деталі іноді є хорошим варіантом, особливо якщо вони без корозії і серйозних пошкоджень. Але треба перевіряти геометрію, приховані ремонти, стару шпаклівку, стан кріплень і сумісність із комплектацією.
Пластикові бампери і накладки варто оцінювати не тільки за зовнішнім виглядом. Важливі цілі кріплення, відсутність тріщин у місцях навантаження, правильна форма і сумісність із парктроніками, омивачами фар, радарами або камерами.

Кузовні деталі і сучасна електроніка
Сучасний кузов дедалі тісніше пов’язаний з електронікою. У бамперах розміщуються датчики паркування, радари адаптивного круїз-контролю, камери кругового огляду, антени безключового доступу, блоки освітлення. У дзеркалах - повторювачі поворотів, камери, підігрів, електропривод і датчики сліпих зон. У дверях - проводка, динаміки, замки, склопідйомники і датчики.
Після заміни бампера або лобового скла може знадобитися калібрування камер і радарів. Якщо цього не зробити, системи допомоги водієві можуть працювати некоректно. Це стосується автоматичного гальмування, утримання в смузі, адаптивного круїз-контролю, розпізнавання знаків і автоматичного дальнього світла.
Навіть товщина фарби на бампері може мати значення для радарів. Деякі виробники обмежують ремонт і фарбування зон перед датчиками, бо надмірний шар матеріалу може вплинути на проходження сигналу.

Як правильно обирати кузовні деталі
Підбір кузовної деталі має враховувати модель, рік випуску, рестайлінг, тип кузова, комплектацію, наявність датчиків, тип фар, варіант бампера, кріплення і матеріал. Зовні схожі деталі можуть відрізнятися отворами під парктроніки, формою решітки, кріпленнями під підкрилки, місцями під омивачі фар або декоративними накладками.
Для металевих деталей важлива геометрія, товщина металу, якість штампування, антикорозійне покриття і точність отворів. Для пластикових - еластичність, якість лиття, міцність кріплень і сумісність із фарбуванням. Для силових елементів - відповідність заводській конструкції і правилам ремонту.
Якщо йдеться про безпеку, краще не економити на критичних деталях. Підсилювач бампера, лонжерон, поріг, стійка або елемент кріплення підвіски не повинні бути випадковими або сумнівної якості. Вони працюють у зоні відповідальності пасивної безпеки.

Висновок
Деталі кузова - це не тільки зовнішній вигляд автомобіля. Це складна система силових, захисних, декоративних і функціональних елементів, які впливають на безпеку, жорсткість, аеродинаміку, комфорт, корозійну стійкість і роботу електронних систем.
Капот, крила, двері, бампери і кришка багажника формують вигляд автомобіля, але лонжерони, пороги, стійки, підсилювачі і підлога формують його міцність. Пластиковий бампер може здаватися просто декоративним елементом, але за ним часто розташовані енергопоглинальні вузли, радари і датчики. Поріг може виглядати як звичайна металева панель, але фактично є частиною силового каркаса.
Головний практичний висновок простий: кузовний ремонт не можна оцінювати лише за блиском фарби і рівністю зовнішньої поверхні. Важливі геометрія, матеріали, правильне зварювання, антикорозійний захист, сумісність деталей, робота електроніки і відповідність заводській технології. Якісні кузовні деталі та професійний ремонт зберігають не тільки зовнішність автомобіля, а й його безпеку, ресурс і реальну цінність.
