Зчеплення та трансмісія: як автомобіль передає силу двигуна на колеса
Зчеплення та трансмісія - це системи, які перетворюють роботу двигуна на реальний рух автомобіля. Двигун сам по собі лише створює крутний момент. Щоб цей момент дійшов до коліс у потрібному режимі, потрібен цілий ланцюг механізмів: зчеплення, коробка передач, приводні вали, кардан, диференціал, півосі, ШРУСи та інші елементи. Саме вони визначають, як автомобіль рушає з місця, прискорюється, долає підйоми, рухається трасою, буксирує вантаж або повільно маневрує в місті.
У побуті трансмісію часто спрощено називають "коробкою". Але насправді коробка передач - лише один із вузлів великої системи передачі крутного моменту. Якщо двигун можна порівняти з джерелом енергії, то трансмісія - це система керування цією енергією. Вона змінює передатне число, розподіляє тягу між колесами, компенсує різницю швидкостей у повороті, згладжує ривки і дозволяє автомобілю рухатися в широкому діапазоні швидкостей.
Зчеплення у цій системі виконує особливу роль. Воно тимчасово роз’єднує двигун і коробку передач, щоб водій міг плавно рушити, перемкнути передачу або зупинитися без глушіння двигуна. У механічній коробці зчеплення є ключовим елементом керування. В автоматичних трансмісіях його функції можуть виконувати гідротрансформатор, пакети фрикціонів або електронно керовані муфти. Але фізична ідея залишається однаковою: потрібно контрольовано передати момент від двигуна до трансмісії.

Навіщо потрібна трансмісія
Двигун внутрішнього згоряння ефективно працює не в усьому діапазоні обертів. На дуже низьких обертах йому бракує тяги, на дуже високих зростають втрати, шум, температура і знос. Тому автомобілю потрібен механізм, який дозволяє двигуну працювати в оптимальному режимі, а колесам - обертатися з тією швидкістю, яка потрібна в конкретній ситуації.
Коли автомобіль рушає з місця, колесам потрібен великий крутний момент, але швидкість обертання невелика. Для цього використовується перша передача з великим передатним числом. На трасі, навпаки, автомобіль уже рухається швидко, і колесам не потрібне таке велике зусилля. Тоді вмикається вища передача, яка знижує оберти двигуна, зменшує витрату пального і шум.
Передатне число - це співвідношення між швидкістю обертання вхідного і вихідного валів. Чим більше передатне число, тим більший крутний момент отримують колеса, але нижча швидкість. Чим менше передатне число, тим вища швидкість руху при нижчих обертах двигуна. Саме завдяки передачам автомобіль може і повільно повзти в заторі, і швидко рухатися трасою.

Зчеплення: принцип роботи
Класичне зчеплення механічної коробки складається з маховика, веденого диска, натискного диска, корзини, діафрагмової пружини, вижимного підшипника і приводу. Маховик прикріплений до колінчастого вала двигуна. Ведений диск розташований між маховиком і натискним диском. Коли педаль зчеплення відпущена, пружина притискає диск до маховика, і крутний момент передається на первинний вал коробки передач.
Коли водій натискає на педаль, вижимний підшипник діє на діафрагмову пружину, натискний диск відходить, і ведений диск звільняється. Двигун продовжує працювати, але коробка передач тимчасово від’єднується. Це дозволяє без удару ввімкнути передачу або зупинити автомобіль.
Найскладніший момент - рушання з місця. Водій поступово відпускає педаль, диск починає частково контактувати з маховиком, виникає контрольоване прослизання. За рахунок цього автомобіль рушає плавно, без різкого ривка. Але саме під час прослизання зчеплення найбільше нагрівається і зношується. Тому звичка довго тримати автомобіль на напівнатиснутому зчепленні, рушати з високими обертами або утримувати машину на підйомі педаллю швидко скорочує ресурс вузла.

Основні види зчеплення
Найпоширеніше рішення - сухе однодискове зчеплення. Воно просте, надійне, порівняно недороге і широко застосовується в автомобілях з механічною коробкою передач. У потужніших машинах можуть використовуватися посилені або багатодискові конструкції, які здатні передавати більший момент.
У роботизованих коробках передач можуть застосовуватися один або два диски зчеплення. Коробки з подвійним зчепленням мають два окремі контури: один відповідає за парні передачі, інший - за непарні. Поки автомобіль рухається на одній передачі, наступна вже підготовлена. Завдяки цьому перемикання відбувається дуже швидко. Але така конструкція складніша і чутливіша до стилю їзди, перегріву та якості обслуговування.
У мотоциклах і деяких спеціальних конструкціях застосовується мокре зчеплення, яке працює в оливі. Олива знижує температуру і знос, але змінює характер тертя. В автомобільних автоматичних трансмісіях роль фрикційних муфт виконують пакети дисків усередині коробки, які керуються гідравлікою та електронікою.

Маховик і двомасовий маховик
Маховик накопичує енергію обертання і згладжує нерівномірність роботи двигуна. У класичних конструкціях застосовується одномасовий маховик - простий металевий диск великої маси. Він міцний і відносно дешевий.
У сучасних автомобілях часто використовується двомасовий маховик. Він складається з двох частин, між якими є пружинно-демпферний механізм. Його завдання - зменшувати крутильні коливання, вібрації і шум, які передаються від двигуна на коробку передач. Це особливо важливо для дизельних і турбованих двигунів із високим крутним моментом на низьких обертах.
Двомасовий маховик підвищує комфорт, але є дорожчим і має обмежений ресурс. Його знос проявляється стуком при запуску або глушінні двигуна, вібраціями, брязкотом на холостому ходу, ривками при рушанні. Якщо замінити лише комплект зчеплення, залишивши зношений маховик, нові деталі можуть швидко вийти з ладу або працювати неправильно.

Механічна коробка передач
Механічна коробка передач - це система валів, шестерень, синхронізаторів, муфт і підшипників. Водій сам обирає передачу за допомогою важеля, а зчеплення дозволяє роз’єднати двигун і коробку на час перемикання.
Усередині коробки різні пари шестерень мають різні передатні числа. Синхронізатори вирівнюють швидкість обертання деталей перед увімкненням передачі. Завдяки їм перемикання відбувається без скреготу. Якщо синхронізатор зношений, передача може вмикатися важко, з хрустом або виштовхуватися під навантаженням.
Механічна коробка цінується за простоту, надійність, прямий контроль і відносно невисоку вартість ремонту. Але вона вимагає від водія правильної роботи зі зчепленням. Помилки при перемиканні, різкі кидки педалі, неповне вижимання зчеплення і агресивна їзда скорочують ресурс не тільки зчеплення, а й шестерень, синхронізаторів, опор двигуна і приводів.

Автоматична трансмісія
Класична автоматична коробка передач використовує гідротрансформатор і планетарні ряди. Гідротрансформатор передає момент через потік рідини, дозволяючи автомобілю рушати плавно без педалі зчеплення. Усередині коробки планетарні механізми змінюють передатні числа, а пакети фрикціонів і гальмівні стрічки вмикають потрібні режими.
Сучасний автомат керується електронікою і гідравлічним блоком. Він аналізує швидкість, навантаження, положення педалі газу, температуру рідини, режим руху і вибирає оптимальну передачу. Такі коробки можуть бути дуже комфортними і довговічними, але потребують чистої трансмісійної рідини, справного охолодження і правильного обслуговування.
Поширена помилка - вважати, що рідина в автоматі "залита на весь строк служби". На практиці ATF старіє, окиснюється, забруднюється продуктами зносу фрикціонів і втрачає властивості. Несвоєчасна заміна може призвести до ривків, затримок перемикання, перегріву, зносу гідроблоку і фрикційних пакетів.

Роботизовані коробки і подвійне зчеплення
Роботизована коробка за механічною основою часто схожа на звичайну механіку, але зчепленням і вибором передач керують актуатори. У простих роботах з одним зчепленням перемикання може бути відчутним, із паузами і ривками. Такі коробки потребують адаптації і правильного стану зчеплення.
Коробки з подвійним зчепленням, наприклад типу DSG, DCT або PowerShift, забезпечують швидке перемикання і високу ефективність. Вони можуть бути з сухим або мокрим зчепленням. Сухе зчеплення економічніше, але чутливіше до перегріву в заторах і при повільному русі. Мокре зчеплення краще витримує навантаження, але потребує якісної оливи і складнішого обслуговування.
Такі коробки не люблять тривалого повзучого руху з постійним прослизанням, різких стартів, буксирування з перевантаженням і перегріву. При цьому за правильної експлуатації вони можуть працювати швидко, економічно і комфортно.

Варіатор
Варіатор, або CVT, змінює передатне число плавно, без фіксованих ступенів. Найчастіше він використовує два конусні шківи і металевий ремінь або ланцюг. Коли діаметр роботи шківів змінюється, змінюється і передатне число.
Перевага варіатора - плавність і здатність утримувати двигун у ефективному діапазоні обертів. Недолік - чутливість до навантаження, температури, якості рідини і стилю їзди. Варіатор не любить різких стартів, буксування, тривалого перегріву і невідповідної рідини. Для нього критично важливо використовувати саме CVT-рідину з потрібними фрикційними властивостями, а не звичайну ATF.
Симптоми проблем із варіатором - ривки, гул, пробуксовка, затримка реакції на газ, вібрації при рушанні, перегрів. Ігнорування цих ознак може призвести до дорогого ремонту шківів, ременя або гідроблоку.

Диференціал і приводи
Диференціал дозволяє колесам однієї осі обертатися з різною швидкістю. Це необхідно в повороті: зовнішнє колесо проходить більшу дугу, ніж внутрішнє. Без диференціала шини б ковзали, трансмісія отримувала б надмірні навантаження, а керованість погіршувалася.
У передньопривідних автомобілях диференціал зазвичай розташований у корпусі коробки передач. У задньопривідних - в окремому редукторі задньої осі. У повнопривідних автомобілях можуть бути передній, задній і міжосьовий диференціали або електронно керовані муфти.
Півосі та ШРУСи передають момент від коробки або редуктора до коліс. ШРУС, або шарнір рівних кутових швидкостей, дозволяє передавати момент під кутом, коли колесо повертається і рухається вгору-вниз разом із підвіскою. Основний ворог ШРУСа - порваний пильовик. Через нього витікає мастило, всередину потрапляють вода і пісок, після чого шарнір швидко зношується. Характерний хруст при повороті під навантаженням часто вказує на зношений зовнішній ШРУС.

Трансмісійні рідини
Трансмісійна олива або рідина - це не просто мастило. Вона зменшує тертя, охолоджує, захищає від корозії, відводить продукти зносу, забезпечує роботу синхронізаторів або фрикціонів. Для механічних коробок, автоматів, варіаторів, роботів, редукторів і роздавальних коробок потрібні різні рідини.
У механічній коробці важливі в’язкість і протизадирні властивості, але також сумісність із синхронізаторами. У класичному автоматі ATF має одночасно бути робочою гідравлічною рідиною, мастилом, охолоджувачем і середовищем для фрикційних пакетів. У варіаторі рідина повинна мати спеціальні властивості тертя між ременем і шківами. У роботах із мокрим зчепленням олива впливає на роботу фрикціонів і мехатроніка.
Неправильна рідина може викликати ривки, пробуксовку, шум, прискорений знос і перегрів. Тому вибір трансмісійної рідини завжди має базуватися на допусках виробника, а не лише на загальній в’язкості або написі "універсальна".

Типові несправності зчеплення та трансмісії
Пробуксовка зчеплення проявляється так: оберти двигуна ростуть, а автомобіль прискорюється слабко. Часто це відчутно на високих передачах під навантаженням. Причини - зношений ведений диск, ослаблена корзина, замаслення фрикційних накладок, неправильне регулювання або проблеми з приводом.
Ривки при рушанні можуть виникати через зношений диск, перегріте зчеплення, деформацію маховика, несправні опори двигуна, проблеми з гідроприводом або двомасовим маховиком. Важке перемикання передач часто вказує на неповне вимикання зчеплення, зношені синхронізатори, проблеми з кулісою, тросами або гідравлікою.
Шум у коробці може бути пов’язаний із підшипниками, шестернями, недостатнім рівнем оливи або зносом диференціала. Гул, який змінюється зі швидкістю, часто стосується підшипників або редуктора. Вібрації під навантаженням можуть походити від внутрішніх ШРУСів, карданного вала, підвісного підшипника або опор агрегатів.
В автоматичних коробках симптомами проблем є поштовхи, затримки перемикання, пробуксовка, перегрів, аварійний режим, запах горілої рідини. Але причина не завжди в самій коробці. Іноді на її роботу впливають двигун, датчики, система охолодження, електроживлення або програмна адаптація.

Як правильно обслуговувати трансмісію
Перше правило - не ігнорувати рідини. Навіть якщо виробник не вказує короткий інтервал заміни, реальні умови експлуатації мають значення. Місто, затори, спека, буксирування, агресивна їзда, погані дороги і великі пробіги прискорюють старіння трансмісійної рідини.
Друге правило - стежити за герметичністю. Підтікання сальників, пильовиків, прокладок і охолоджувачів не можна відкладати. Низький рівень оливи в коробці або редукторі швидко призводить до перегріву і зносу.
Третє правило - не зловживати навантаженням. Різкі старти, буксування в снігу або багнюці, утримання автомобіля на підйомі зчепленням, рух із перевантаженим причепом і тривала їзда в режимі перегріву скорочують ресурс трансмісії.
Четверте правило - міняти деталі комплектом, коли це технічно доцільно. При заміні зчеплення часто варто перевірити або замінити вижимний підшипник, сальники, направляючу втулку, вилку, робочий циліндр і двомасовий маховик. Економія на одному елементі може призвести до повторного демонтажу коробки.

Вибір запчастин
Деталі зчеплення і трансмісії повинні відповідати крутному моменту двигуна, конструкції коробки і умовам експлуатації. Комплект зчеплення підбирається за діаметром диска, шліцами, типом корзини, конструкцією приводу і сумісністю з маховиком. Для потужних двигунів або комерційного транспорту важлива здатність передавати підвищений момент без перегріву.
ШРУСи, півосі, сальники, підшипники, опори і рідини потрібно підбирати точно під модель, двигун і коробку. Зовні схожі деталі можуть відрізнятися довжиною, кількістю шліців, посадковими розмірами або матеріалом. Невідповідна деталь може стати причиною вібрацій, витоків або швидкого зносу.
Для автоматичних коробок особливо важливо використовувати якісні фільтри, прокладки і рідину з правильним допуском. У деяких коробках фільтр розташований усередині і змінюється лише при частковому розбиранні. У таких випадках важливо правильно планувати обслуговування.

Висновок
Зчеплення та трансмісія - це система, яка робить силу двигуна керованою. Вона дозволяє автомобілю рушати плавно, прискорюватися, їхати економічно, проходити повороти, долати підйоми і передавати тягу саме туди, де вона потрібна. Без справної трансмісії навіть найпотужніший двигун не зможе ефективно працювати.

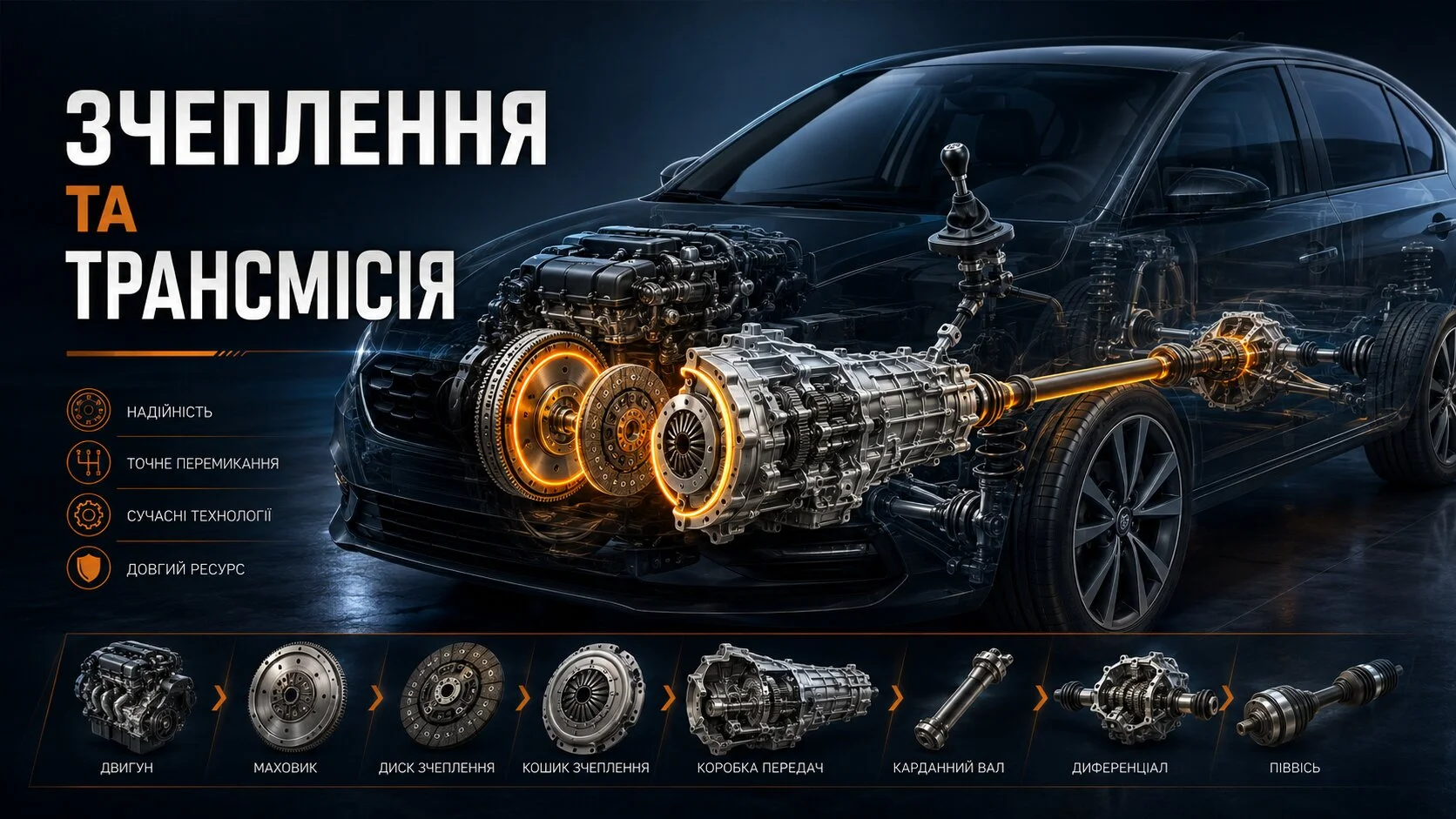

Зчеплення, коробка передач, диференціал, приводи, ШРУСи, кардан, редуктор і трансмісійні рідини працюють у єдиному ланцюгу. Якщо один елемент зношений, навантаження переходить на інші. Тому стукіт, пробуксовка, вібрації, ривки, хрускіт, гул або запах горілої рідини не варто ігнорувати.
Головний практичний висновок простий: трансмісія любить правильну рідину, плавне навантаження, герметичність і своєчасну діагностику. Якісні запчастини, грамотне обслуговування і уважність до перших симптомів дозволяють зберегти комфорт, ресурс і надійність автомобіля на великий пробіг.
