Запчастини до генераторів автономного електроживлення: як працюють генератори, що в них зношується і як правильно обирати комплектуючі
Генератори автономного електроживлення стали важливою частиною побутової, комерційної та промислової інфраструктури. Коли центральне електропостачання відсутнє або працює нестабільно, бензиновий, дизельний, газовий чи інверторний генератор бере на себе роль локальної електростанції. Він забезпечує живлення будинку, магазину, майстерні, офісу, котельні, насосної станції, серверного обладнання, медичної техніки або виробничої лінії.
Але генератор - це не просто двигун із розеткою. Це складний електромеханічний комплекс, у якому механічна енергія двигуна перетворюється на електричну енергію потрібної напруги, частоти та форми сигналу. Щоб така система працювала стабільно, потрібні справні запчастини: двигун, альтернатор, ротор, статор, AVR-регулятор, щітки, діодний міст, конденсатор, паливна система, стартер, акумулятор, фільтри, свічки, форсунки, регулятор обертів, датчики, панель керування, захисна автоматика та система охолодження.
Саме запчастини до генераторів визначають, чи буде агрегат видавати стабільні 220 або 380 В, чи витримає навантаження, чи не пошкодить підключену техніку, чи не заглухне під час роботи насоса, холодильника або котла. Генератор може мати потужний двигун, але якщо несправний AVR, зношені щітки, забитий паливний фільтр або пошкоджена обмотка статора, електроживлення буде нестабільним.

Як автономний генератор створює електроенергію
Типовий генератор складається з двох головних частин: двигуна внутрішнього згоряння та електрогенеруючої частини, яку часто називають альтернатором. Двигун спалює паливо - бензин, дизель, газ або біопаливну суміш - і обертає вал. Цей вал передає обертання на ротор генераторної частини.
Усередині альтернатора працює принцип електромагнітної індукції. Коли магнітне поле рухається відносно провідника, у провіднику виникає електрична напруга. Ротор створює магнітне поле, а статор із мідними обмотками приймає це поле і генерує електричний струм. Далі система регулювання стабілізує напругу, а панель керування передає електроенергію до споживачів.
Для звичайної побутової мережі важливі два параметри - напруга і частота. В Україні та більшості країн Європи стандартна частота становить 50 Гц. Щоб генератор видавав правильну частоту, двигун повинен підтримувати стабільні оберти. Для багатьох класичних генераторів це 3000 об/хв для 50 Гц у двополюсних системах або 1500 об/хв у більш важких низькообертових промислових установках.
Якщо оберти падають під навантаженням, частота знижується. Якщо система регулювання напруги працює погано, напруга може просідати або стрибати. Саме тому запчастини генератора впливають не тільки на сам агрегат, а й на безпеку всієї підключеної техніки.

Двигун генератора і його запчастини
Двигун генератора - це джерело механічної енергії. У побутових моделях найчастіше використовуються бензинові чотиритактні двигуни повітряного охолодження. У потужніших стаціонарних установках поширені дизельні двигуни, які краще переносять тривалі навантаження і мають нижчу витрату палива на кіловат-годину. Газові генератори можуть працювати на пропані, бутані або природному газі.
До основних запчастин двигуна належать поршень, поршневі кільця, циліндр, колінчастий вал, шатун, клапани, прокладки, карбюратор або паливний насос, форсунки, свічка запалювання, повітряний фільтр, паливний фільтр, масляний фільтр, стартер, акумулятор, глушник, система охолодження і регулятор обертів.

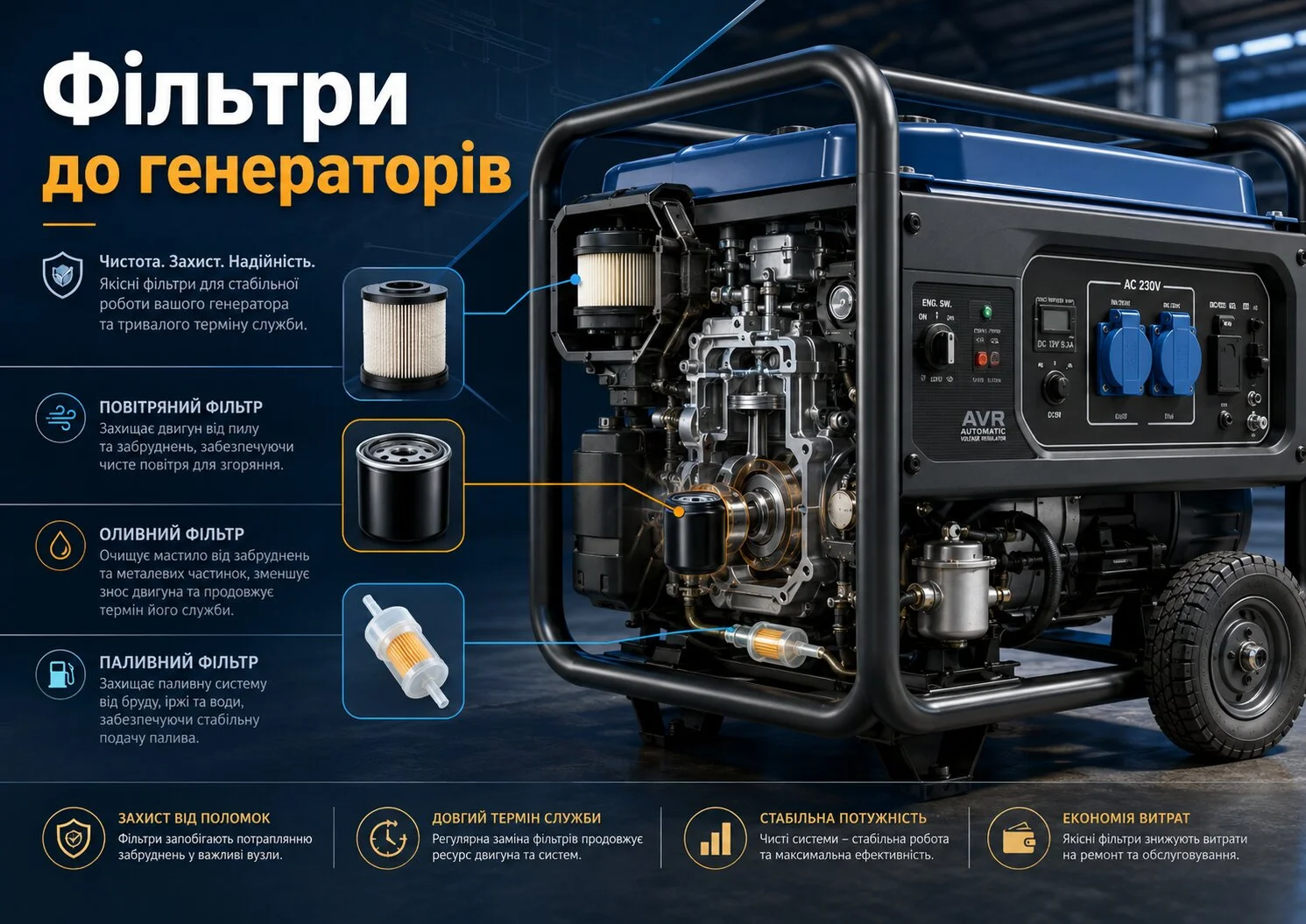

Повітряний фільтр захищає двигун від пилу. Якщо він забитий, двигуну бракує повітря, паливо згоряє гірше, зростає витрата, з’являється чорний дим, падає потужність. Якщо фільтр пошкоджений або неякісний, пил потрапляє в циліндр, прискорюючи знос поршневої групи.
Паливний фільтр захищає карбюратор, насос або форсунки від бруду. Забитий фільтр призводить до нестачі палива, нестабільної роботи, провалів під навантаженням і зупинки двигуна. Для дизельних генераторів якість фільтра особливо важлива, бо паливна апаратура чутлива до води та механічних домішок.
Свічка запалювання у бензиновому або газовому двигуні відповідає за займання паливно-повітряної суміші. Зношена свічка ускладнює запуск, викликає пропуски запалювання, нестабільну роботу і підвищену витрату палива. У дизельних двигунах використовуються форсунки і, у частині конструкцій, свічки розжарювання для полегшення холодного запуску.

Альтернатор: серце електричної частини
Альтернатор - це частина генератора, яка безпосередньо створює електроенергію. Основними його деталями є ротор, статор, обмотки, підшипники, система збудження, щітки, контактні кільця, AVR-регулятор, діодний міст або конденсатор, клемна коробка і корпус.
Статор - нерухома частина з мідними обмотками. Саме в ньому формується основна електрична потужність. Якість обмоток визначає теплову стійкість, ресурс і здатність генератора працювати під навантаженням. Перегрів, перевантаження, волога або пробій ізоляції можуть пошкодити статор. Ознаки проблем - запах горілої ізоляції, падіння напруги, нерівномірна робота фаз, нагрів корпусу, відсутність генерації.
Ротор - обертова частина, яка створює магнітне поле. Він може мати обмотку збудження або постійні магніти, залежно від конструкції. У класичних синхронних генераторах часто застосовується електромагнітне збудження. Якщо обмотка ротора пошкоджена, генератор може втратити напругу або видавати її нестабільно.
Підшипники альтернатора забезпечують точне обертання ротора. Їхній знос проявляється гулом, свистом, вібрацією, нагріванням або люфтом. Якщо підшипник заклинить, може пошкодитися ротор, статор або двигун. Тому заміна підшипників - важлива частина профілактичного ремонту.

AVR-регулятор напруги
AVR - automatic voltage regulator - це автоматичний регулятор напруги. Він контролює вихідну напругу генератора і змінює струм збудження ротора так, щоб напруга залишалася в допустимому діапазоні. Без справного AVR генератор може видавати занадто низьку або занадто високу напругу.
Несправність AVR часто проявляється так: напруга стрибає, лампи мерехтять, електроніка працює нестабільно, генератор не тримає навантаження, напруга зникає повністю або зростає до небезпечного рівня. Для котлів, комп’ютерів, насосів, зарядних пристроїв, холодильників і електроніки це може бути критично.
AVR потрібно підбирати за типом генератора, потужністю, схемою підключення, напругою, кількістю фаз, струмом збудження і конструкцією альтернатора. Зовні схожі регулятори можуть мати різні характеристики. Неправильний AVR може не стабілізувати напругу або навіть пошкодити обмотки.
В інверторних генераторах роль стабілізації складніша. Там спочатку виробляється змінна напруга, яка перетворюється в постійну, а потім інвертор формує якісну синусоїду. У таких моделях важливими запчастинами стають інверторний модуль, силові транзистори, плата керування, датчики температури та система охолодження електроніки.

Щітки, контактні кільця і система збудження
У генераторах зі щітковою системою щітки передають струм на ротор через контактні кільця. Щітки поступово стираються, а кільця зношуються або підгоряють. Це нормальний експлуатаційний процес, але якщо його ігнорувати, генератор може втратити збудження і перестати виробляти напругу.
Ознаки зношених щіток - нестабільна напруга, зникнення генерації після прогріву, періодичне мерехтіння світла, іскріння, запах перегріву. При заміні щіток потрібно перевіряти стан контактних кілець. Якщо кільця мають глибокі канавки або підгорілу поверхню, нові щітки швидко зносяться.
У безщіткових генераторах немає класичних щіток і контактних кілець. Це підвищує ресурс і знижує потребу в обслуговуванні, але не скасовує інших запчастин: діодів, обмоток збудження, підшипників, AVR і електронних компонентів.

Конденсаторні генератори
У частині простих генераторів стабілізація напруги реалізована через конденсатор. Така схема дешевша і простіша, але менш точна, ніж AVR. Конденсатор бере участь у формуванні магнітного поля і підтриманні напруги.
Якщо конденсатор втрачає ємність або виходить із ладу, генератор може не видавати напругу, давати занадто низьку напругу або погано працювати під навантаженням. При заміні важливо дотримуватися ємності, робочої напруги, типу корпусу і схеми підключення.
Не можна ставити випадковий конденсатор "приблизно схожої" ємності. Занадто мала ємність призведе до слабкої генерації, занадто велика може спричинити перегрів і неправильний режим роботи.

Стартер, акумулятор і запуск генератора
Багато генераторів мають електростартер. Він дозволяє запускати двигун ключем або кнопкою, а в стаціонарних системах - автоматично через блок ATS. До системи запуску входять стартер, акумулятор, реле стартера, замок або кнопка, проводка, запобіжники і блок керування.
Акумулятор генератора часто працює в складних умовах: довго стоїть без підзарядки, запускає двигун у холоді, може розряджатися через електроніку. Якщо акумулятор слабкий, генератор не запуститься в потрібний момент, навіть якщо двигун і альтернатор справні.
Для резервних систем важливо регулярно перевіряти заряд акумулятора, клеми, дроти і роботу стартера. У генераторі, який має запуститися автоматично під час зникнення електрики, слабкий акумулятор є типовою причиною відмови.

ATS і автоматика резервного живлення
ATS - automatic transfer switch - це блок автоматичного введення резерву. Він контролює наявність напруги в центральній мережі. Якщо електрика зникає, ATS подає команду на запуск генератора, перемикає навантаження на генератор, а після відновлення мережі повертає живлення назад і зупиняє агрегат.
До запчастин і компонентів автоматики належать контролери, контактори, реле, датчики напруги, запобіжники, клеми, плати керування, кабелі, зарядні пристрої акумулятора і модулі захисту. Несправність автоматики може призвести до того, що генератор не запуститься, не прийме навантаження або буде працювати одночасно з мережею, що небезпечно.
Для систем резервного живлення правильний ATS не менш важливий, ніж сам генератор. Особливо якщо живляться котел, насос, сервер, холодильне обладнання або важливі системи безпеки.

Система охолодження і мастила
Генератор під навантаженням виділяє багато тепла. Нагрівається двигун, альтернатор, обмотки, AVR, інверторна плата, глушник і корпус. У малих бензинових генераторах часто застосовується повітряне охолодження. У великих дизельних установках - рідинне охолодження з радіатором, помпою, термостатом і вентилятором.
До запчастин системи охолодження належать крильчатки, кожухи, вентилятори, радіатори, патрубки, термостати, помпи, датчики температури. Перегрів генератора скорочує ресурс оливи, пошкоджує ізоляцію обмоток, погіршує роботу електроніки і може призвести до аварійного вимкнення.
Олива в двигуні генератора змащує деталі, відводить тепло і захищає від зносу. Масляний фільтр, якщо він передбачений конструкцією, затримує продукти зносу. Низький рівень оливи або стара олива - одна з найчастіших причин серйозних поломок. Багато генераторів мають датчик низького рівня оливи, який блокує запуск або зупиняє двигун.

Типові несправності генераторів
Якщо двигун запускається, але напруги немає, можливі причини - несправний AVR, зношені щітки, пошкоджений ротор або статор, втрата залишкового магнетизму, несправний конденсатор, обрив проводки або проблема з автоматом захисту.
Якщо напруга є, але сильно просідає під навантаженням, потрібно перевірити потужність навантаження, стан двигуна, паливну систему, регулятор обертів, AVR, обмотки і контакти. Часто генератор "не тягне" не через альтернатор, а через нестачу потужності двигуна, забитий фільтр або брудний карбюратор.
Якщо частота нестабільна, причина зазвичай у нестабільних обертах двигуна. Це може бути карбюратор, паливо, регулятор обертів, забруднений фільтр, перевантаження або механічна несправність.
Якщо генератор перегрівається, слід перевірити вентиляцію, рівень оливи, навантаження, чистоту корпусу, стан обмоток, охолодження і умови встановлення. Генератор не можна ставити в закритому приміщенні без вентиляції - це небезпечно через перегрів і чадний газ.

Як правильно обирати запчастини до генераторів
Підбір запчастин потрібно робити за типом генератора, потужністю, моделлю двигуна, моделлю альтернатора, напругою, кількістю фаз, типом стабілізації, схемою збудження і режимом експлуатації. Однакова потужність у кіловатах не означає однакові деталі.
Для двигуна важливі модель, об’єм, тип палива, тип карбюратора або паливної системи, фільтри, свічки, прокладки, стартер, датчики. Для електричної частини - AVR, конденсатор, щітки, діодний міст, обмотки, підшипники, роз’єми, автомати захисту.
Особливо обережно потрібно підбирати AVR і інверторні модулі. Неправильна електроніка може не лише не вирішити проблему, а й пошкодити альтернатор або підключену техніку. Для трифазних генераторів важлива рівномірність навантаження по фазах. Перекіс фаз може перевантажувати окремі обмотки.
Якісні запчастини до генераторів мають витримувати температуру, вібрацію, навантаження і тривалу роботу. Для резервного генератора важлива готовність до запуску після простою, а для основного джерела живлення - ресурс і стабільність під постійним навантаженням.

Висновок
Запчастини до генераторів автономного електроживлення - це не другорядні дрібниці, а основа надійності всієї системи резервного або незалежного живлення. Двигун забезпечує механічну енергію, альтернатор перетворює її на електрику, AVR або інвертор стабілізує параметри, а автоматика захищає генератор і підключені споживачі.
Коли центральне електропостачання відсутнє, генератор стає локальною електростанцією. У цей момент важливе все: чистий повітряний фільтр, справна свічка, якісне паливо, правильна олива, робочий AVR, цілі обмотки, надійні підшипники, справний акумулятор і коректна автоматика.
Головний практичний висновок простий: генератор потрібно обслуговувати не тоді, коли він уже відмовив, а заздалегідь. Правильно підібрані запчастини, регулярна діагностика і грамотне технічне обслуговування забезпечують стабільну електроенергію тоді, коли вона потрібна найбільше.
