Чим гідравлічні фільтри відрізняються від масляних і чи можна їх замінювати

Автор матеріалу: Олег Тимошенко

Гідравлічні і масляні фільтри побудовані на тих самих принципах, але різняться призначенням: гідравлічні розраховані на значно більший робочий тиск (за даними джерела, до 450 бар), більший перепад тиску і більший потік рідини (до 1000 л/хв). Тому замінювати масляний фільтр гідравлічним чи навпаки без перевірки характеристик не можна.

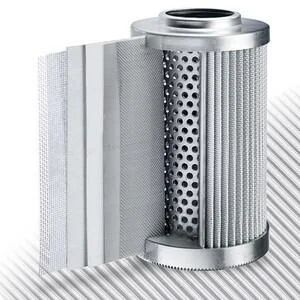

Гідравлічний фільтроелемент з металевим перфорованим каркасом і шарами фільтрувального матеріалу

Типи гідравлічних фільтрів і їхні параметри

ТипДе стоїтьТиск і витрата (за даними джерела)Тонкість фільтрування
Грубого очищення в бакуу баку-металеве волокно 90-120 мкм
Всмоктувальніу баку, на кришці бака або перед насосомблизько 70 барцелюлоза або скловолокно 5-25 мкм, додаткова сітка 25-60 мкм
Напірніпісля насоса110-450 бар, до 1000 л/хв, перепад до 210 барскловолокно 3-25 мкм (абсолютна)
Зливніна зливній лінії перед теплообмінником і бакомдо 10 бар (корпус 4-30 бар)сітка 60-90 мкм, скловолокно 10-25 мкм, папір 10-30 мкм
Сапунина баку--
Заливніна заливній горловині--

Особливості типів

  • напірні фільтри - повнопотокові, з посиленою конструкцією і корпусом з чавуну або сталі, працюють від -40 до +80 °C; тому вони важчі й дорожчі за інші;
  • зливні фільтри не мають посилених внутрішніх обичайок і товстостінного корпусу; їх ставлять там, де неможливо встановити напірні і всмоктувальні фільтри, а також в обладнанні з гідроциліндрами;
  • зливні фільтри часто більші за напірні, служать довше і мають вищий бета-коефіцієнт; їх нерідко ставлять парами, щоб замінювати засмічений без зупинки обладнання;
  • сапуни захищають оливу від частинок з повітря, яке засмоктується при зміні рівня або температури в баку;
  • заливні фільтри очищають рідину під час заправки бака.

Головні відмінності від масляних фільтрів

  • вищий робочий тиск - до 450 бар;
  • більший перепад тиску;
  • більший потік - до 1000 л/хв;
  • у частині гідрофільтрів використовують металеву сітку з абсолютною тонкістю 10-250 мкм, яку можна очищати.

Гідрофільтри - у розділі гідравлічні фільтри, масляні - у розділі масляні фільтри каталогу TESMA.

Чи можна поставити масляний фільтр замість гідравлічного

Ні. Корпус і фільтрувальний матеріал звичайного масляного фільтра розраховані на тиск системи змащення двигуна, а не на тиск і потік гідросистеми. Перепускний клапан у ньому налаштований на інший перепад тиску. У гідросистемі такий фільтр може деформуватися або тріснути, а неочищена рідина піде повз фільтрувальний елемент до насоса, розподільників і гідроциліндрів.

Навпаки теж не можна: гідравлічний фільтр має іншу тонкість фільтрування, інший перепускний клапан, часто іншу різьбу і не має протидренажного клапана, потрібного двигуну. Фільтр завжди підбирають під конкретну систему.

Як підібрати гідравлічний фільтр за розмірами

Найнадійніше - за номером виробника техніки або фільтра і крос-номерами. Якщо номер на старому фільтрі стерся, звіряють параметри:

  • тип фільтра: напірний, зливний, всмоктувальний, заливний або сапун;
  • зовнішній діаметр і висота корпусу або фільтроелемента;
  • внутрішній діаметр і посадка елемента, різьба приєднання для накручуваних фільтрів;
  • тонкість фільтрування в мікронах і бета-коефіцієнт;
  • робочий тиск і витрата рідини;
  • тиск відкриття перепускного клапана;
  • матеріал: целюлоза, скловолокно або металева сітка, тип ущільнень.

Розміри вимірюють штангенциркулем на чистому старому фільтрі. Збіг лише за габаритами ще не гарантує, що фільтр підходить: тиск, тонкість і клапан важливіші.

Ознаки забитого гідравлічного фільтра

  • гідроциліндри і гідромотори працюють повільніше;
  • насос шумить або гріється сильніше, ніж зазвичай;
  • спрацьовує індикатор засмічення фільтра;
  • олива піниться або швидко темніє;
  • рухи робочого обладнання стають ривковими.

Як часто міняти гідравлічний фільтр

Інтервал визначає виробник техніки - зазвичай у мотогодинах. Позапланово фільтр міняють при спрацюванні індикатора засмічення, після ремонту насоса чи гідроциліндрів і при заміні гідравлічної оливи. Разом із фільтрами варто міняти сапун бака.

Часті питання

Що буде, якщо поставити масляний фільтр у гідросистему?

Фільтр може не витримати тиску і потоку, перепускний клапан відкриється, і в систему піде неочищена рідина. Це прискорює знос насоса і гідроапаратури.

Чи можна підібрати гідравлічний фільтр лише за розмірами?

Розміри - лише частина параметрів. Потрібно також звірити тиск, тонкість фільтрування, перепускний клапан і тип приєднання. Найточніше підбирати за номером виробника.

Чи міняти гідравлічну оливу разом із фільтром?

Не завжди, але після ремонту гідросистеми або при сильному забрудненні оливи її міняють разом із фільтрами.
