ШРКС і пильовик ШРКСу: як дрібна тріщина веде до дорогого ремонту

ШРКС, або шарнір рівних кутових швидкостей, у побуті часто називають ШРУСом. Це вузол приводу, який передає крутний момент до колеса й дозволяє йому одночасно обертатися, повертати та рухатися разом із підвіскою. Без справного ШРКСу передньопривідне, повнопривідне або деякі задньопривідні авто не зможуть нормально передавати тягу на колесо.

Пильовик ШРКСу виглядає як дрібна гумова або полімерна деталь. Через це водії часто недооцінюють його значення. Насправді саме пильовик ШРКСу утримує мастило всередині шарніра й не дає пилу, воді, піску та бруду потрапляти в робочу зону. Коли пильовик тріскається або рветься, ШРКС дуже швидко переходить із нормального режиму роботи в режим прискореного зносу.

Найгірше, що перша тріщина часто не дає сильного шуму. Автомобіль їде нормально, кермо не б'є, привід не хрустить. Але мастило вже вилітає на внутрішню частину колеса, а всередину шарніра поступово потрапляє бруд. Якщо вчасно замінити пильовик і мастило, ремонт може бути відносно простим. Якщо затягнути, доведеться міняти сам ШРКС або привід у зборі.

У цій статті розберемо, як працює ШРКС, для чого потрібен пильовик, які симптоми вказують на проблему, коли ще можна обійтися заміною пильовика, а коли дрібна тріщина вже переросла в дорогий ремонт.

Коротко для тих, хто хоче швидку відповідь

ШРКС передає крутний момент на колесо під кутом і дозволяє приводу працювати під час повороту керма та руху підвіски.
Пильовик ШРКСу захищає шарнір від бруду, води й втрати мастила.
Маленька тріщина в пильовику небезпечна, бо мастило поступово вилітає, а всередину потрапляють абразив і волога.
Перші ознаки проблеми - сліди густого мастила на диску, підкрилку, важелі або внутрішній частині колеса.
Хруст або клацання при повороті часто означають, що зовнішній ШРКС уже зношений.
Вібрація при розгоні може вказувати на внутрішній ШРКС або привід.
Якщо пильовик тільки тріснув, а шарнір ще тихий і чистий, іноді достатньо замінити пильовик і мастило.
Якщо вже є хруст, люфт, металевий пил у мастилі або вібрація, часто потрібна заміна ШРКСу.
У TESMA ШРКС і пильовик ШРКСу треба підбирати за VIN, OEM-номером, стороною встановлення, розмірами, шліцами й типом шарніра.

Зміст

Що таке ШРКС і де він стоїть
Для чого потрібен пильовик ШРКСу
Чому маленька тріщина небезпечна
Симптоми порваного пильовика ШРКСу
Симптоми зношеного ШРКСу
Зовнішній і внутрішній ШРКС: у чому різниця
Чи можна їздити з тріснутим пильовиком
Коли можна замінити тільки пильовик
Коли треба міняти весь ШРКС
Як перевіряють ШРКС на СТО
Типові помилки водіїв
Що перевірити разом із ШРКСом
Як підібрати ШРКС і пильовик у TESMA
Таблиця симптомів
FAQ

Що таке ШРКС і де він стоїть

ШРКС - це шарнір рівних кутових швидкостей. Він потрібен там, де крутний момент треба передати на колесо під змінним кутом. Найчастіше водії стикаються з ним на передньопривідних авто, але ШРКСи також є на багатьох повнопривідних і частині задньопривідних конструкцій із незалежною підвіскою.

У типовому приводі є зовнішній і внутрішній ШРКС. Зовнішній розташований ближче до колеса, внутрішній - ближче до коробки передач або редуктора. Обидва працюють у складних умовах, але зовнішній зазвичай більше навантажений кутом повороту колеса, тому частіше дає хруст у поворотах.

ШРКС працює в мастилі. Без мастила металеві елементи шарніра швидко зношуються. Саме тому стан пильовика напряму впливає на ресурс усього вузла.

Для чого потрібен пильовик ШРКСу

Пильовик ШРКСу - це захисний чохол, який закриває шарнір. Він має дві головні задачі: утримати спеціальне мастило всередині й не пустити всередину воду, пісок, пил та дорожній бруд.

Пильовик працює в дуже важких умовах:

постійно згинається під час поворотів;
рухається разом із підвіскою;
контактує з водою, сіллю, пилом і реагентами;
працює біля гарячих гальм і двигуна;
старіє від часу, температур і хімії;
може бути пошкоджений камінням або неправильним монтажем.

Поки пильовик цілий, ШРКС має шанс працювати довго. Коли пильовик пошкоджений, ресурс шарніра починає швидко скорочуватися.

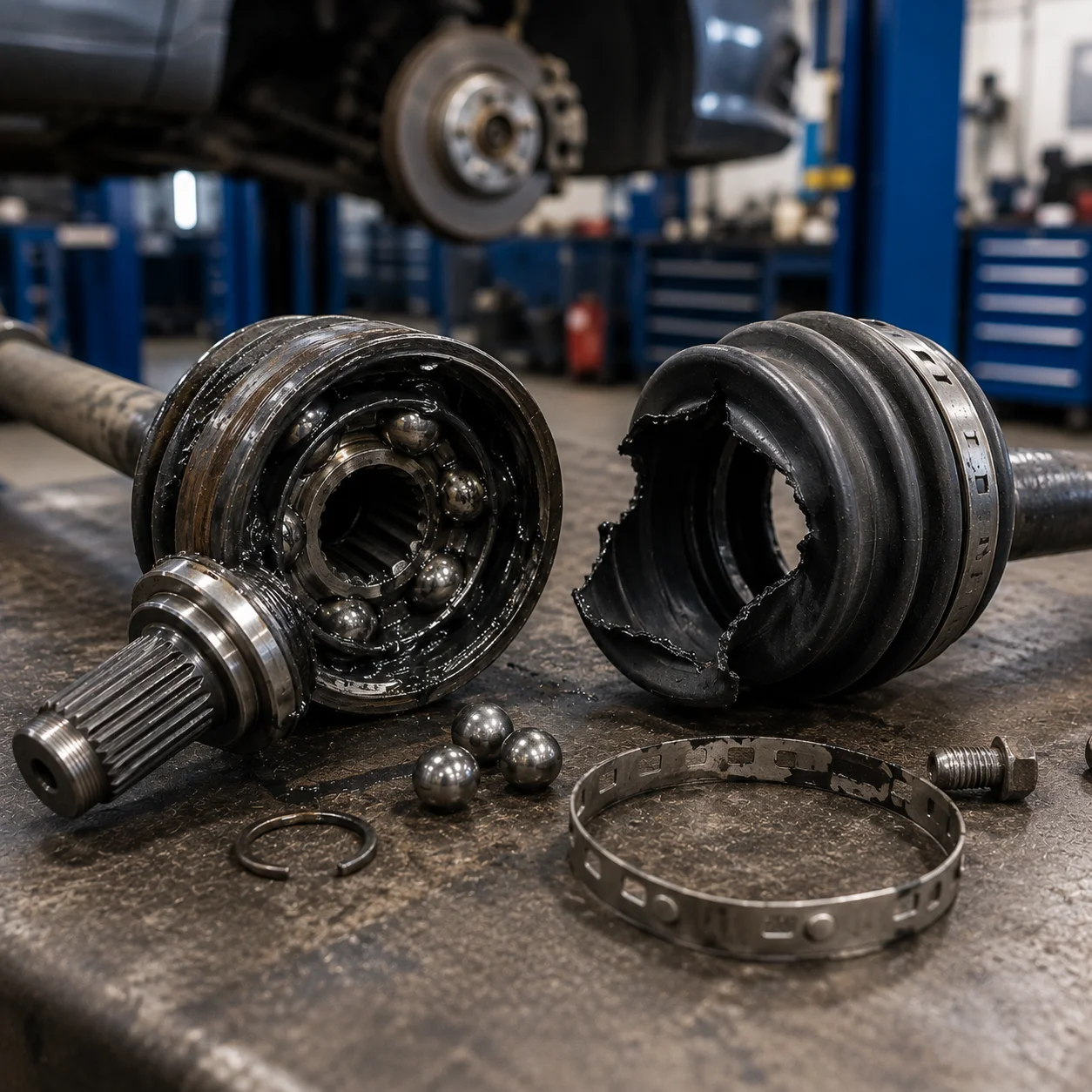

Чому маленька тріщина небезпечна

Маленька тріщина здається дрібницею. Але під час руху привід обертається з високою швидкістю, а мастило під дією відцентрової сили вилітає назовні. Спочатку це може бути тонкий слід на внутрішній частині диска або підкрилка. Потім мастила стає менше, а в шарнір потрапляє пил і вода.

Далі процес іде швидко:

мастило вилітає з пильовика;
у шарнір потрапляє бруд;
абразив починає працювати як наждак;
металеві доріжки й кульки зношуються;
з'являється люфт;
під час повороту чути хруст;
ремонт переходить від пильовика до заміни ШРКСу.

Саме тому пильовик треба перевіряти не тоді, коли вже хрустить, а під час планового ТО, сезонного огляду або при будь-яких роботах із підвіскою та гальмами.

Симптоми порваного пильовика ШРКСу

Пошкоджений пильовик не завжди одразу дає звук. Часто перші ознаки видно очима.

Типові симптоми:

густе темне мастило на внутрішній частині колеса;
мастило на підкрилку;
мастило на важелі або амортизаторі;
розбризкані сліди по колу;
тріщина на складці пильовика;
пильовик зіскочив із хомута;
хомут ослаб або зсунувся;
пильовик став сухим, твердим або потрісканим;
є запах мастила біля колеса після поїздки.

Якщо мастило вже видно зовні, це означає, що всередині його стало менше. Їздити так довго не варто, навіть якщо хрусту ще немає.

Симптоми зношеного ШРКСу

Коли пошкодження пильовика вже встигло вплинути на шарнір, з'являються механічні симптоми.

Ознаки зношеного ШРКСу:

хруст при повороті керма;
клацання під час розвороту;
звук посилюється при прискоренні в повороті;
вібрація при розгоні;
удари або ривки при старті;
люфт у приводі;
металевий пил або бруд у мастилі;
постійний шум навіть при русі прямо.

Хруст у повороті найчастіше асоціюють із зовнішнім ШРКСом. Вібрація при розгоні частіше змушує перевіряти внутрішній ШРКС, привід, підвіску й опори агрегатів.

Зовнішній і внутрішній ШРКС: у чому різниця

Зовнішній ШРКС стоїть біля колеса. Він працює під великим кутом під час повороту керма. Саме тому його знос часто проявляється хрустом під час розвороту, виїзду з парковки або різкого повороту на малій швидкості.

Внутрішній ШРКС розташований ближче до коробки передач або редуктора. Він більше компенсує переміщення підвіски й довжину приводу. Його несправність частіше проявляється вібрацією при розгоні, ривками або ударами під навантаженням.

Для правильного ремонту важливо не просто сказати “хрустить ШРКС”, а зрозуміти, який саме шарнір пошкоджений: зовнішній чи внутрішній, лівий чи правий, з боку колеса чи з боку коробки.

Чи можна їздити з тріснутим пильовиком

Якщо пильовик тільки тріснув, а мастило ще майже не вийшло, теоретично авто може рухатися. Але це не означає, що проблему можна відкласти надовго. Кожен день їзди з тріщиною збільшує шанс, що всередину потрапить бруд і вода.

Особливо небезпечно затягувати, якщо:

мастило вже розкидане по колесу;
пильовик розірваний повністю;
є хруст у повороті;
машина їздить по бруду, снігу, воді або реагентах;
авто працює в таксі або доставці;
планується далека поїздка;
є вібрація при розгоні.

Коротко доїхати на діагностику можна, але використовувати авто в нормальному режимі з порваним пильовиком - погана ідея.

Коли можна замінити тільки пильовик

Заміна тільки пильовика має сенс, якщо проблему помітили рано. Тоді шарнір ще не встиг отримати абразивний знос.

Зазвичай можна розглядати заміну пильовика, якщо:

тріщина свіжа;
хрусту при повороті немає;
люфту в шарнірі немає;
мастило не забруднене піском або металевим пилом;
шарнір можна нормально промити й заново закласти мастило;
хомут і посадкові місця в нормальному стані;
немає вібрації при розгоні.

У такому випадку важливо поставити правильний пильовик, використати відповідне мастило й якісно затягнути хомути. Неправильний пильовик або слабкий хомут швидко повернуть проблему.

Коли треба міняти весь ШРКС

Якщо шарнір уже хрустить, заміна пильовика зазвичай не вирішить проблему. Пильовик лише захищає вузол, але не відновлює зношені доріжки, кульки або обойму.

ШРКС часто треба міняти, якщо:

є чіткий хруст у повороті;
звук посилюється під навантаженням;
є люфт у шарнірі;
мастило забруднене піском або металевою стружкою;
пильовик давно порваний;
є вібрація при розгоні;
шарнір закушує або працює ривками;
після заміни пильовика шум не зникає.

Іноді економічно доцільно міняти не окремий ШРКС, а привід у зборі. Це залежить від конструкції авто, ціни деталей, стану внутрішнього шарніра й вартості роботи.

Як перевіряють ШРКС на СТО

Діагностика ШРКСу не обмежується одним поглядом на пильовик. Майстер оцінює пильовики, хомути, мастило, люфти, звук у повороті й поведінку приводу під навантаженням.

На СТО перевіряють:

стан зовнішніх і внутрішніх пильовиків;
наявність мастила зовні;
тріщини на складках пильовика;
хомути й посадку пильовика;
люфт ШРКСу;
звук при вивороті керма;
вібрацію при розгоні;
стан приводу;
ступичний підшипник;
підвіску й рульове керування.

Важливо не переплутати ШРКС із іншими джерелами шуму. Стук у підвісці, гул підшипника, проблеми з гальмами або люфт рульових деталей можуть давати схожі відчуття, але ремонтуються інакше.

Типові помилки водіїв

Найчастіша помилка - чекати хрускоту. Але коли ШРКС уже хрустить, профілактика пильовиком зазвичай запізнилася.

Інші помилки:

ігнорувати мастило на внутрішній частині колеса;
ставити універсальний пильовик без точного підбору;
використовувати невідповідне мастило;
погано затягувати хомути;
не промивати шарнір після попадання бруду;
міняти пильовик на вже зношеному ШРКСі;
плутати зовнішній і внутрішній ШРКС;
не перевіряти другу сторону авто;
купувати деталь без перевірки шліців, діаметрів і сторони встановлення.

У приводах дрібна помилка підбору може означати, що деталь фізично не стане або швидко вийде з ладу.

Проблеми ШРКСу часто помічають під час огляду підвіски, гальм або сезонного ТО. Разом із ним варто перевірити суміжні вузли, які впливають на поведінку колеса й приводу.

Корисно оглянути:

амортизатори;
кульові опори;
важелі;
сайлентблоки важелів;
рульові наконечники;
ступичний підшипник;
гальмівні диски;
гальмівні колодки;
сальники приводу або коробки;
підтікання біля коробки передач.

Якщо авто смикається, вібрує або має гул, не варто одразу звинувачувати ШРКС. Потрібна діагностика, яка відділяє привід від підвіски, коліс, гальм і підшипників.

Як підібрати ШРКС і пильовик у TESMA

У TESMA можна підібрати ШРКС, пильовик ШРКСу та інші деталі з категорії зчеплення та трансмісія. Для цих деталей точність підбору критична, бо навіть схожі на вигляд ШРКСи й пильовики можуть відрізнятися за розмірами та посадкою.

Для підбору ШРКСу бажано мати:

VIN-код;
марку, модель і рік авто;
двигун і тип коробки передач;
передній, задній або повний привід;
сторону встановлення - ліва або права;
місце встановлення - зовнішній або внутрішній ШРКС;
OEM-номер старої деталі;
кількість зовнішніх і внутрішніх шліців;
діаметр ущільнювальної частини;
фото старої деталі й пильовика;
результат діагностики СТО.

Для підбору пильовика важливі:

висота пильовика;
внутрішній діаметр з боку валу;
внутрішній діаметр з боку шарніра;
матеріал;
тип хомутів;
наявність мастила в комплекті;
зовнішній або внутрішній ШРКС;
сторона встановлення.

Підбір “на око” тут небезпечний. Пильовик має не просто натягнутися, а правильно працювати під кутом, не злітати з хомута, не перетиратися й не пропускати мастило.

Таблиця симптомів

Симптом	Ймовірна причина	Що робити
Мастило на внутрішній частині колеса	Тріщина або розрив пильовика	Терміново оглянути пильовик і ШРКС
Хруст при повороті	Зношений зовнішній ШРКС	Діагностика й часто заміна ШРКСу
Вібрація при розгоні	Внутрішній ШРКС, привід або суміжні вузли	Перевірити привід, підвіску, колеса
Тріщина на пильовику без шуму	Початкове пошкодження захисту	Можлива заміна пильовика й мастила
Мастило з піском або металевим пилом	Бруд потрапив у шарнір	Оцінити знос, часто потрібна заміна ШРКСу
Пильовик зіскочив із хомута	Поганий хомут, неправильна посадка або монтаж	Перевстановити або замінити пильовик
Стук при старті	Люфт у приводі, ШРКС, опори або підвіска	Комплексна діагностика
Шум після заміни пильовика	ШРКС уже був зношений	Перевірити шарнір і розглянути заміну

FAQ - часті питання

Що таке ШРКС?

ШРКС - це шарнір рівних кутових швидкостей. Він передає крутний момент на колесо й дозволяє приводу працювати під час повороту керма та руху підвіски.

Для чого потрібен пильовик ШРКСу?

Пильовик утримує мастило всередині шарніра й захищає ШРКС від пилу, води, піску та дорожнього бруду.

Які симптоми порваного пильовика ШРКСу?

Найчастіше видно сліди густого мастила на внутрішній частині колеса, підкрилку, важелі або амортизаторі. Також може бути тріщина на складках пильовика або ослаблений хомут.

Чому ШРКС хрустить у повороті?

Хруст зазвичай з'являється, коли шарнір уже зношений. Часто це наслідок втрати мастила й попадання бруду через пошкоджений пильовик.

Чи можна їздити з тріснутим пильовиком ШРКСу?

Коротко доїхати на СТО можна, але довго їздити не варто. Кожен кілометр із порваним пильовиком збільшує ризик зносу шарніра.

Коли можна замінити тільки пильовик?

Якщо тріщина свіжа, хрусту немає, мастило не забруднене, люфту немає, а шарнір ще справний.

Коли треба міняти весь ШРКС?

Якщо вже є хруст, люфт, вібрація, бруд або металева стружка в мастилі, заміна одного пильовика зазвичай не допоможе.

Чим відрізняється внутрішній і зовнішній ШРКС?

Зовнішній стоїть біля колеса й частіше хрустить у повороті. Внутрішній стоїть ближче до коробки або редуктора й частіше дає вібрацію при розгоні.

Що перевірити разом із ШРКСом?

Пильовики, хомути, привід, ступичний підшипник, амортизатори, кульові опори, важелі, сайлентблоки, рульові наконечники, гальмівні диски й колодки.

Що можна підібрати в TESMA?

У TESMA можна підібрати ШРКС, пильовик ШРКСу, деталі трансмісії, підвіски й гальмівної системи за VIN, OEM-номером, параметрами старої деталі та результатом діагностики.

Висновок

Пильовик ШРКСу - маленька деталь, але саме вона часто визначає ресурс дорогого шарніра. Дрібна тріщина не виглядає серйозно, проте через неї мастило виходить назовні, а пил, вода й пісок потрапляють усередину. Після цього ШРКС починає зношуватися значно швидше.

Якщо проблему помітити рано, можна обійтися заміною пильовика, мастила й хомутів. Якщо затягнути до хрускоту, люфту або вібрації, часто доведеться міняти сам ШРКС або привід у зборі.

У TESMA ШРКС і пильовик ШРКСу краще підбирати за VIN, OEM-номером, стороною встановлення, розмірами, шліцами й типом шарніра. Це той випадок, коли точний підбір дешевший за повторний ремонт.
