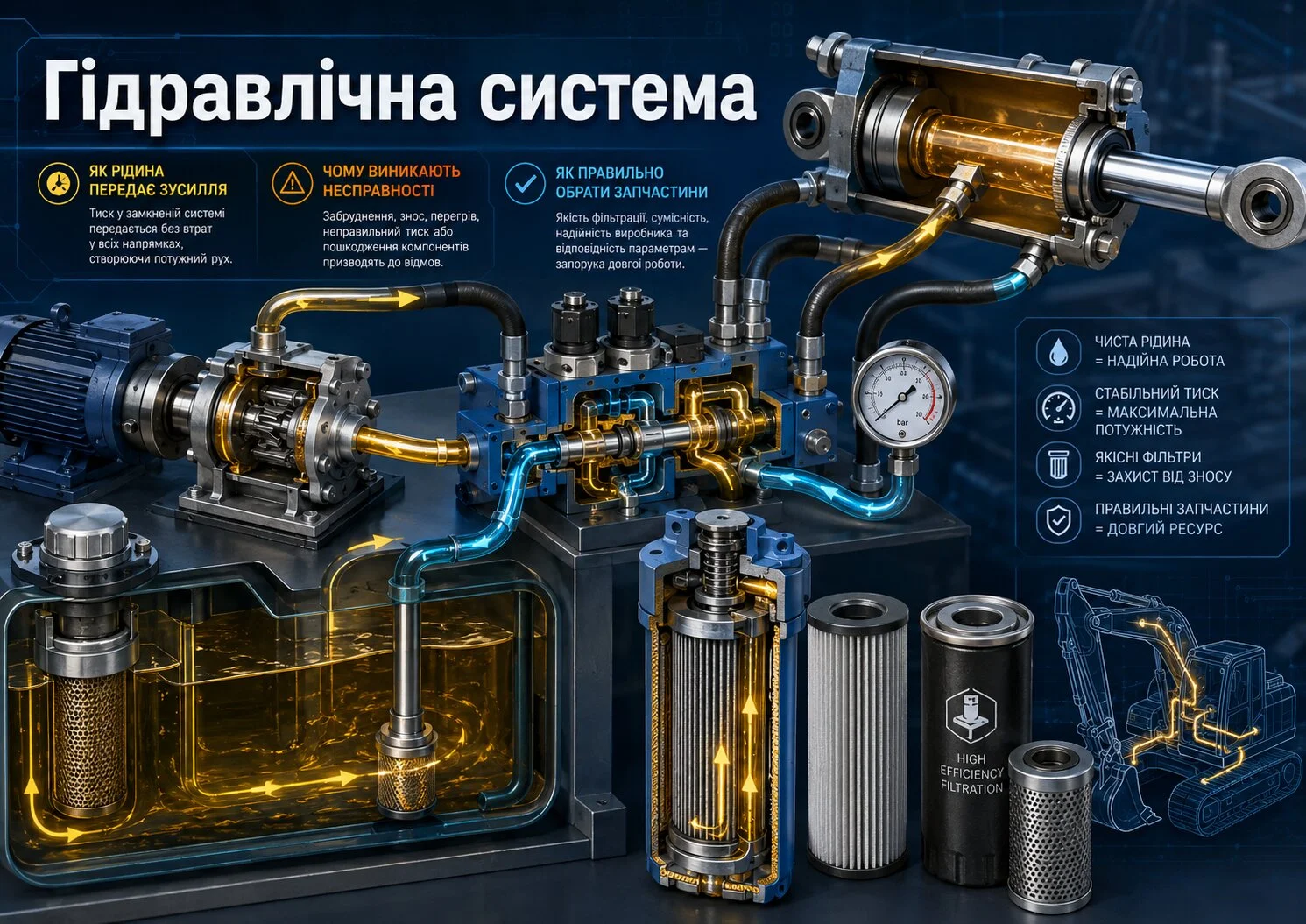

Гідравлічна система

Гідравлічна система: як рідина передає силу, чому виникають несправності і як правильно обирати запчастини
Гідравлічна система - це технічна система, у якій енергія передається за допомогою рідини під тиском. На перший погляд це звучить просто: насос створює тиск, рідина рухається по каналах, циліндр або інший механізм виконує роботу. Насправді гідравліка є однією з найважливіших інженерних технологій у транспорті, промисловості, будівельній техніці, сільськогосподарських машинах, вантажних автомобілях, підйомному обладнанні та навіть у легкових авто.
Головна перевага гідравліки - здатність передавати велику силу через відносно компактні елементи. Там, де електромотору або механічній передачі потрібні великі розміри, гідравлічна система може створити значне зусилля за допомогою насоса, рідини, клапанів і циліндра. Саме тому гідравліка використовується в рульовому керуванні, гальмівних системах, зчепленні, підйомниках, екскаваторах, кранах, навантажувачах, самоскидах, пресах і багатьох інших механізмах.
У технічному сенсі гідравлічна система - це не просто набір шлангів і масла. Це точний комплекс, у якому мають правильно працювати насос, робоча рідина, фільтри, розподільники, клапани, гідроциліндри, гідромотори, ущільнення, трубопроводи, шланги високого тиску, бак, радіатор охолодження, датчики і керуюча електроніка. Від стану кожного елемента залежить тиск, швидкість руху механізмів, точність керування, ресурс обладнання і безпека роботи.

Фізичний принцип роботи гідравліки
Основою гідравліки є закон Паскаля: тиск, створений у замкненій рідині, передається однаково в усіх напрямках. Якщо натиснути на рідину в одному місці, вона передасть цей тиск в іншу частину системи. Якщо площа робочого поршня більша, ніж площа поршня, який створює тиск, на виході можна отримати значно більше зусилля.
Простий приклад - гідравлічний домкрат. Людина прикладає невелике зусилля до ручки насоса, насос створює тиск у рідині, а великий поршень піднімає важкий автомобіль. Сила збільшується завдяки різниці площ поршнів. Саме цей принцип працює і в гальмівній системі, і в гідропідсилювачі керма, і в циліндрах спецтехніки.
Гідравлічна рідина майже не стискається. Це дуже важливо. Якщо середовище стискається, як повітря, частина енергії витрачається на стискання. Якщо рідина практично нестислива, зусилля передається швидко і точно. Саме тому гідравліка забезпечує плавний, але потужний рух.
Однак на практиці ідеальної гідравліки не існує. Рідина нагрівається, втрачає в’язкість, забруднюється, може пінитися, через ущільнення виникають витоки, а в систему іноді потрапляє повітря. Усе це впливає на роботу механізмів.

Основні компоненти гідравлічної системи
Гідравлічний насос - це джерело потоку рідини. Він не стільки "створює тиск" сам по собі, скільки подає рідину в систему. Тиск виникає тоді, коли потік зустрічає опір: циліндр підіймає вантаж, гідромотор обертає вал, клапан обмежує прохід. Насоси бувають шестеренні, пластинчасті, аксіально-поршневі, радіально-поршневі та інші. Шестеренні насоси прості й надійні, поршневі - дорожчі, але здатні працювати з високим тиском і точним регулюванням.
Гідравлічна рідина виконує одразу кілька функцій. Вона передає енергію, змащує деталі, відводить тепло, захищає від корозії, виносить продукти зносу до фільтра і забезпечує правильну роботу клапанів. У різних системах застосовуються різні рідини: мінеральні гідравлічні оливи, синтетичні рідини, гальмівні рідини DOT, рідини для гідропідсилювачів, ATF, спеціальні низькотемпературні та вогнестійкі склади.
Гідроциліндр перетворює тиск рідини на лінійний рух. Він складається з корпусу, поршня, штока, ущільнень, напрямних і приєднувальних елементів. У спецтехніці гідроциліндри піднімають ковші, стріли, платформи, відвали, кузови самоскидів. У промисловості вони працюють у пресах, верстатах і підйомних механізмах.
Гідромотор перетворює потік рідини на обертальний рух. Він застосовується там, де потрібно обертати вал, колесо, барабан, шнек або робочий орган. У багатьох машинах гідромотор зручніший за механічну передачу, бо дозволяє гнучко регулювати швидкість і момент.
Клапани керують тиском, напрямком і витратою рідини. Розподільні клапани спрямовують потік у потрібний контур, запобіжні клапани обмежують максимальний тиск, зворотні клапани не дають рідині рухатися назад, дроселі регулюють швидкість потоку. У сучасних системах використовуються електрогідравлічні клапани з електронним керуванням.

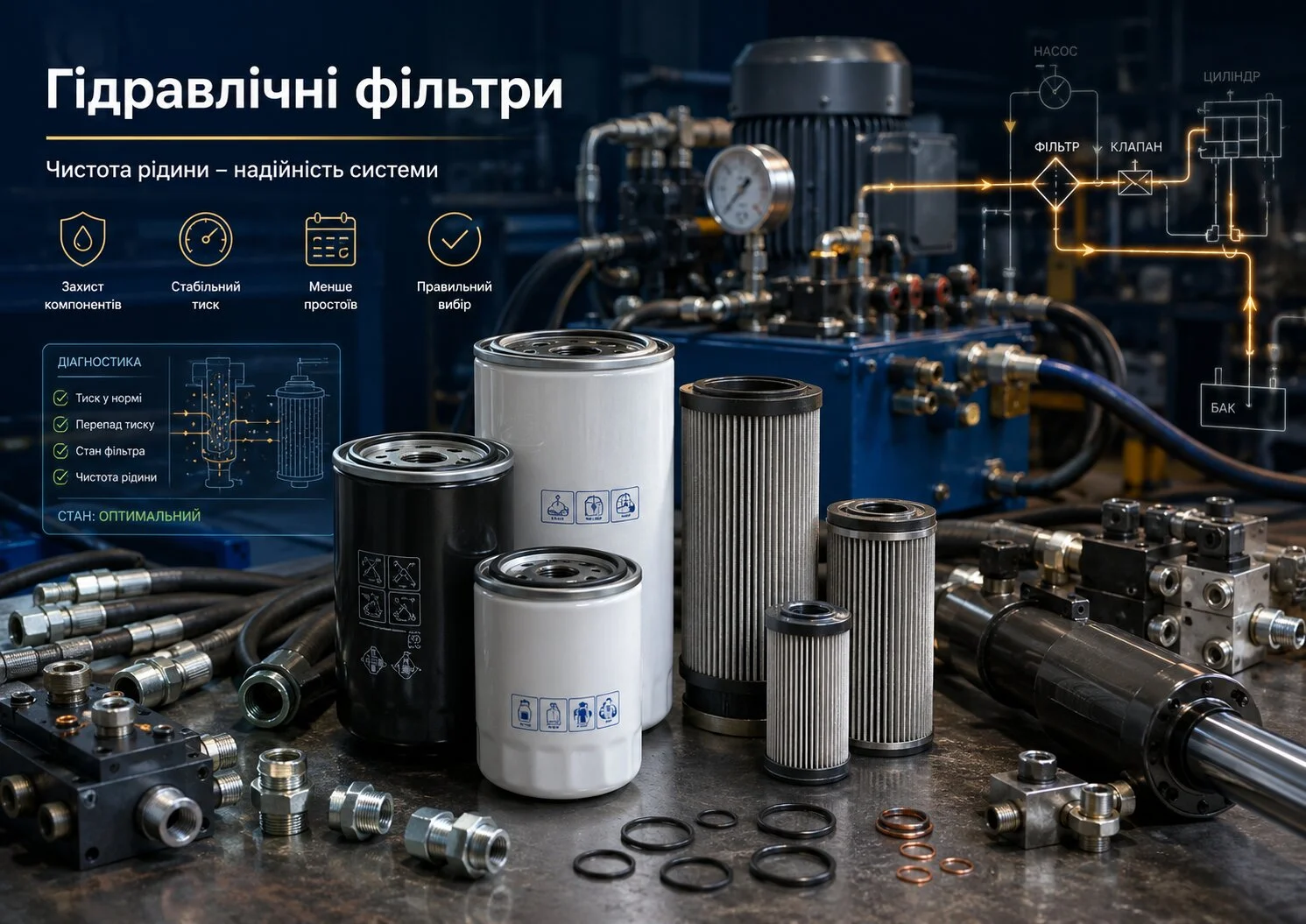

Фільтри очищують рідину від частинок металу, пилу, продуктів зносу, залишків ущільнень і забруднень. Забруднення - один із головних ворогів гідравліки. Навіть дуже дрібна частинка може пошкодити клапан, подряпати золотник, прискорити знос насоса або порушити герметичність ущільнень.
Шланги високого тиску і трубопроводи передають рідину між вузлами. Вони повинні витримувати тиск, температуру, вібрації, вигини і контакт з оливою. Неправильно підібраний або старий шланг може роздутися, потріскатися або розірватися під навантаженням.

Гідравліка в автомобілях
У легкових і вантажних автомобілях гідравліка використовується в кількох важливих системах. Найвідоміша - гальмівна система. Коли водій натискає на педаль, головний гальмівний циліндр створює тиск у рідині, а робочі циліндри або супорти притискають колодки до дисків чи барабанів. Тут гідравліка працює як система передачі зусилля від ноги водія до коліс.
Гідропідсилювач керма також використовує рідину під тиском. Насос ГПК створює потік, а розподільник спрямовує його в потрібну сторону залежно від повороту керма. Це зменшує зусилля на кермі і робить керування комфортнішим. У сучасних авто гідропідсилювач часто замінений електропідсилювачем, але на багатьох машинах гідравліка досі залишається актуальною.
Гідравлічний привід зчеплення застосовується в багатьох автомобілях із механічною коробкою передач. Педаль діє на головний циліндр, рідина передає тиск до робочого циліндра або вижимного підшипника, і зчеплення вимикається. Якщо в системі є повітря або витік, педаль стає м’якою, передачі вмикаються важко, зчеплення вимикається не повністю.
У вантажівках, самоскидах, евакуаторах, автокранах і спецтехніці гідравліка має ще більшу роль. Вона підіймає кузови, платформи, стріли, маніпулятори, відвали, лапи опор, гідроборти і робоче обладнання. Там гідравлічна система є не допоміжним вузлом, а основним робочим механізмом.

Гідравлічні рідини і їх значення
Правильна рідина - це основа ресурсу гідравлічної системи. Вона повинна мати потрібну в’язкість, стабільність до окислення, антикорозійні властивості, протизносні присадки, низьку схильність до піноутворення і сумісність з ущільненнями.
В’язкість особливо важлива. Якщо рідина занадто густа, насосу важко її прокачувати, система повільно реагує, зростає навантаження на привід. Якщо рідина занадто рідка, зростають внутрішні витоки, падає ефективність, погіршується змащення і підвищується знос.
Температура також має велике значення. При нагріванні рідина розріджується, при охолодженні густішає. Тому для техніки, яка працює взимку, потрібні рідини з хорошими низькотемпературними властивостями. Для промислових і важконавантажених систем важлива термоокиснювальна стабільність.
Не можна змішувати рідини без розуміння їх сумісності. Наприклад, гальмівні рідини DOT на гліколевій основі не можна довільно замінювати мінеральними оливами. Рідини для гідропідсилювача, ATF і спеціальні гідравлічні оливи також можуть мати різні властивості. Неправильна рідина здатна пошкодити ущільнення, викликати піну, шум, витоки і прискорений знос.

Типові несправності гідравлічної системи
Найпоширеніша проблема - витік рідини. Він може виникнути через зношені ущільнення, тріщини шлангів, слабкі з’єднання, пошкоджені трубки, корозію, розбиті штоки циліндрів або дефекти насосів. Навіть невеликий витік не варто ігнорувати. Зниження рівня рідини призводить до підсмоктування повітря, шуму, нестабільної роботи і перегріву.
Друга типова проблема - повітря в системі. Повітря стискається набагато сильніше за рідину, тому гідравліка стає "м’якою", рухи - неточними, а тиск - нестабільним. У гальмівній системі це проявляється провалюванням педалі. У зчепленні - неповним вимиканням. У спецтехніці - ривками і затримками руху циліндрів.
Третя проблема - забруднення рідини. Частинки металу, пил, вода, продукти старіння оливи і залишки ущільнень пошкоджують точні пари тертя. Клапани можуть зависати, насоси - втрачати продуктивність, циліндри - дряпатися, фільтри - забиватися. Забруднена рідина часто стає причиною дорогого ремонту.
Четверта проблема - перегрів. Якщо система працює з перевантаженням, має забитий фільтр, неправильну рідину, несправний клапан або погане охолодження, температура зростає. Перегрів прискорює окислення оливи, руйнує ущільнення, знижує в’язкість і погіршує змащення.
П’ята проблема - втрата тиску. Її причиною можуть бути зношений насос, внутрішні витоки в циліндрі, несправний клапан, забитий фільтр, неправильна рідина або зношені ущільнення. Зовні система може не текти, але механізм уже не розвиває потрібне зусилля.

Діагностика гідравліки
Діагностика починається з огляду: рівень рідини, сліди витоків, стан шлангів, трубок, з’єднань, фільтрів, бачка і робочих органів. Колір і запах рідини також важливі. Потемніння, запах гару, піна, мутність або наявність металевого блиску свідчать про проблеми.
Далі перевіряють тиск. Манометр дозволяє побачити, чи насос створює потрібний тиск, чи правильно працює запобіжний клапан, чи не падає тиск під навантаженням. У складних системах використовують витратоміри, термометри, аналізатори чистоти оливи, діагностичні стенди і електронні сканери.
Для гідроциліндрів важлива перевірка внутрішніх витоків. Якщо поршневе ущільнення зношене, рідина може перетікати з однієї порожнини в іншу, і циліндр не утримуватиме навантаження. Зовні витоку може не бути.
Для насосів перевіряють продуктивність, шум, нагрів, тиск і стан приводу. Гул, кавітаційний шум, піна в бачку і сильне нагрівання часто вказують на підсмоктування повітря, нестачу рідини, забитий фільтр або знос насоса.

Обслуговування гідравлічної системи
Перше правило - контролювати рівень і стан рідини. Рідина не повинна постійно зникати. Якщо її доводиться доливати, потрібно шукати витік. Доливання без ремонту лише відкладає проблему.
Друге правило - міняти фільтри. Гідравлічні фільтри не є другорядними деталями. Вони захищають насос, клапани і циліндри. Забитий фільтр створює опір потоку, викликає голодування насоса, перегрів і падіння продуктивності.
Третє правило - використовувати правильну рідину. Підбір має базуватися на вимогах виробника системи, а не на приблизній схожості. В’язкість, основа, присадки, температурний діапазон і сумісність з ущільненнями мають значення.
Четверте правило - не допускати роботи з повітрям у системі. Після ремонту, заміни шлангів, циліндрів або рідини систему потрібно правильно прокачати. Інакше гідравліка працюватиме неточно і з підвищеним зносом.
П’яте правило - стежити за чистотою. При ремонті гідравліки навіть дрібний бруд небезпечний. Відкриті штуцери потрібно закривати, нові деталі зберігати чистими, рідину заливати через фільтрацію, а бак не залишати відкритим.

Як обирати запчастини для гідравлічної системи
Запчастини потрібно підбирати за тиском, продуктивністю, розмірами, типом з’єднань, матеріалами, сумісністю з рідиною і режимом роботи. Для шлангів важливі робочий і розривний тиск, діаметр, тип армування, радіус вигину, температурний діапазон і фітинги. Зовні схожий шланг може не витримати реального навантаження.
Для ущільнень важливі матеріал і профіль. NBR, FKM, EPDM, PTFE та інші матеріали мають різну стійкість до температури, олив, гальмівних рідин, палива і хімії. Неправильне ущільнення може розбухнути, затвердіти, потріскатися або швидко втратити герметичність.
Насоси потрібно підбирати за типом, напрямком обертання, продуктивністю, максимальним тиском, посадковими розмірами і приводом. Клапани - за витратою, тиском, схемою роботи і типом керування. Фільтри - за тонкістю фільтрації, пропускною здатністю, тиском, типом корпусу і сумісністю з рідиною.
Економія на критичних деталях гідравліки часто невигідна. Дешевий шланг, слабке ущільнення або неякісний фільтр можуть призвести до поломки насоса, циліндра або всієї системи. У гідравліці наслідки дрібної помилки можуть бути дорогими.

Висновок
Гідравлічна система - це потужний і точний спосіб передачі енергії за допомогою рідини. Вона дозволяє створювати великі зусилля, плавно керувати механізмами, підіймати вантажі, гальмувати автомобілі, повертати колеса, керувати зчепленням і приводити в рух робоче обладнання.
Надійність гідравліки залежить від чистої правильної рідини, справного насоса, герметичних шлангів, якісних ущільнень, чистих фільтрів, точних клапанів і правильного обслуговування. Витік, піна, шум, перегрів, ривки, падіння тиску або забруднена рідина - це не дрібниці, а сигнали для діагностики.
Головний практичний висновок простий: гідравліка працює добре лише тоді, коли в ній є чистота, герметичність, правильний тиск і сумісні матеріали. Якісні запчастини та регулярне обслуговування дозволяють уникнути дорогих поломок, продовжити ресурс обладнання і забезпечити безпечну роботу техніки.
