Гидравлическая система: как жидкость передает силу, почему возникают неисправности и как правильно выбирать запчасти
Гидравлическая система - это техническая система, в которой энергия передается с помощью жидкости под давлением. На первый взгляд это звучит просто: насос создает давление, жидкость движется по каналам, цилиндр или другой механизм выполняет работу. На самом деле гидравлика является одной из важнейших инженерных технологий в транспорте, промышленности, строительной технике, сельскохозяйственных машинах, грузовых автомобилях, подъемном оборудовании и даже в легковых авто.
Главное преимущество гидравлики - способность передавать большую силу через относительно компактные элементы. Там, где электромотору или механической передаче нужны крупные размеры, гидравлическая система может создать значительное усилие с помощью насоса, жидкости, клапанов и цилиндра. Именно поэтому гидравлика используется в рулевом управлении, тормозных системах, сцеплении, подъемниках, экскаваторах, кранах, погрузчиках, самосвалах, прессах и многих других механизмах.
В техническом смысле гидравлическая система - это не просто набор шлангов и масла. Это точный комплекс, в котором должны правильно работать насос, рабочая жидкость, фильтры, распределители, клапаны, гидроцилиндры, гидромоторы, уплотнения, трубопроводы, шланги высокого давления, бак, радиатор охлаждения, датчики и управляющая электроника. От состояния каждого элемента зависят давление, скорость движения механизмов, точность управления, ресурс оборудования и безопасность работы.

Физический принцип работы гидравлики
Основой гидравлики является закон Паскаля: давление, созданное в замкнутой жидкости, передается одинаково во всех направлениях. Если нажать на жидкость в одном месте, она передаст это давление в другую часть системы. Если площадь рабочего поршня больше, чем площадь поршня, который создает давление, на выходе можно получить значительно большее усилие.
Простой пример - гидравлический домкрат. Человек прикладывает небольшое усилие к ручке насоса, насос создает давление в жидкости, а большой поршень поднимает тяжелый автомобиль. Сила увеличивается благодаря разнице площадей поршней. Именно этот принцип работает и в тормозной системе, и в гидроусилителе руля, и в цилиндрах спецтехники.
Гидравлическая жидкость почти не сжимается. Это очень важно. Если среда сжимается, как воздух, часть энергии расходуется на сжатие. Если жидкость практически несжимаема, усилие передается быстро и точно. Именно поэтому гидравлика обеспечивает плавное, но мощное движение.
Однако на практике идеальной гидравлики не существует. Жидкость нагревается, теряет вязкость, загрязняется, может пениться, через уплотнения возникают утечки, а в систему иногда попадает воздух. Все это влияет на работу механизмов.

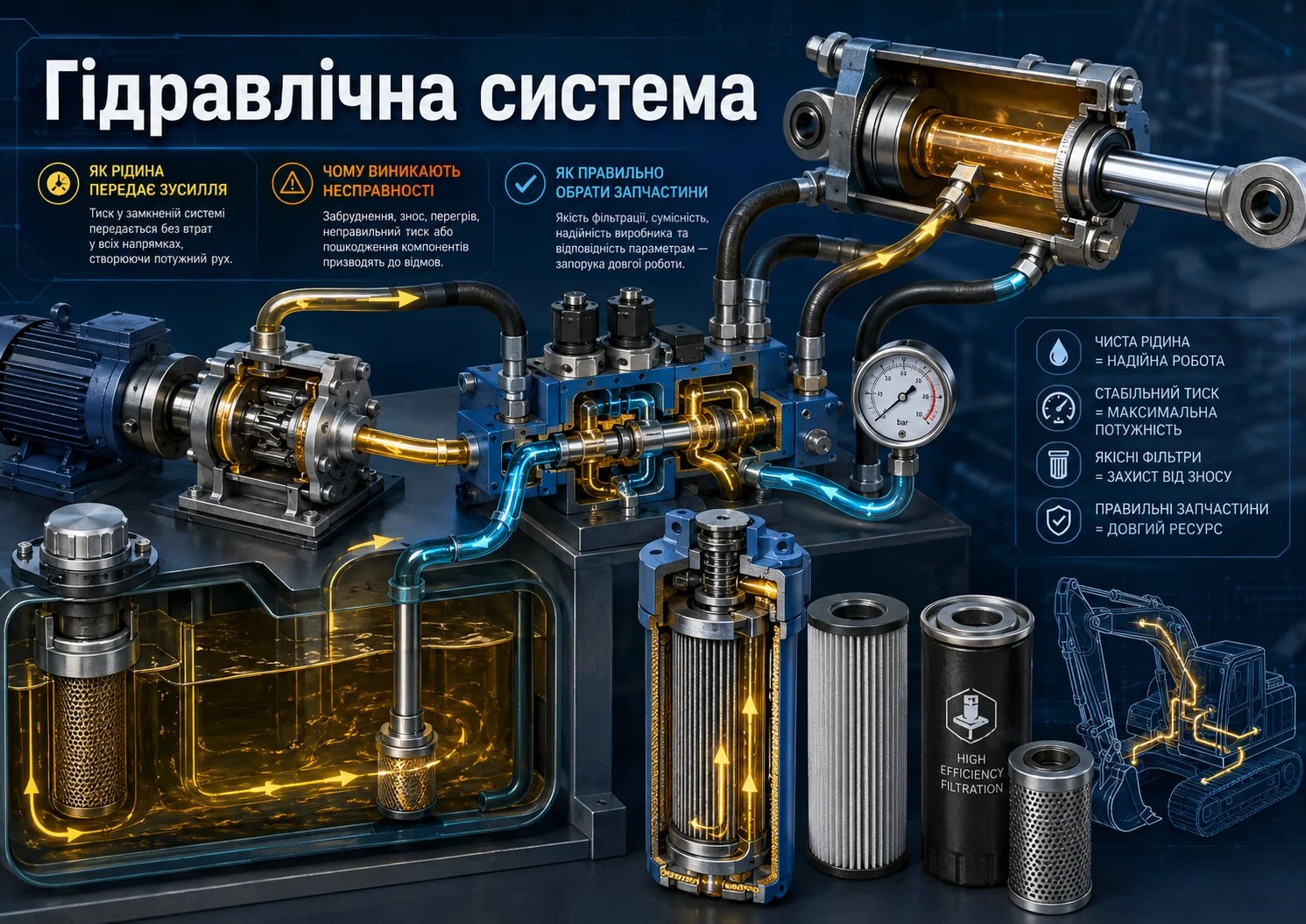

Основные компоненты гидравлической системы
Гидравлический насос - это источник потока жидкости. Он не столько "создает давление" сам по себе, сколько подает жидкость в систему. Давление возникает тогда, когда поток встречает сопротивление: цилиндр поднимает груз, гидромотор вращает вал, клапан ограничивает проход. Насосы бывают шестеренные, пластинчатые, аксиально-поршневые, радиально-поршневые и другие. Шестеренные насосы простые и надежные, поршневые - дороже, но способны работать с высоким давлением и точным регулированием.
Гидравлическая жидкость выполняет сразу несколько функций. Она передает энергию, смазывает детали, отводит тепло, защищает от коррозии, выносит продукты износа к фильтру и обеспечивает правильную работу клапанов. В разных системах применяются разные жидкости: минеральные гидравлические масла, синтетические жидкости, тормозные жидкости DOT, жидкости для гидроусилителей, ATF, специальные низкотемпературные и огнестойкие составы.
Гидроцилиндр превращает давление жидкости в линейное движение. Он состоит из корпуса, поршня, штока, уплотнений, направляющих и присоединительных элементов. В спецтехнике гидроцилиндры поднимают ковши, стрелы, платформы, отвалы, кузова самосвалов. В промышленности они работают в прессах, станках и подъемных механизмах.
Гидромотор превращает поток жидкости во вращательное движение. Он применяется там, где нужно вращать вал, колесо, барабан, шнек или рабочий орган. Во многих машинах гидромотор удобнее механической передачи, потому что позволяет гибко регулировать скорость и момент.
Клапаны управляют давлением, направлением и расходом жидкости. Распределительные клапаны направляют поток в нужный контур, предохранительные клапаны ограничивают максимальное давление, обратные клапаны не дают жидкости двигаться назад, дроссели регулируют скорость потока. В современных системах используются электрогидравлические клапаны с электронным управлением.

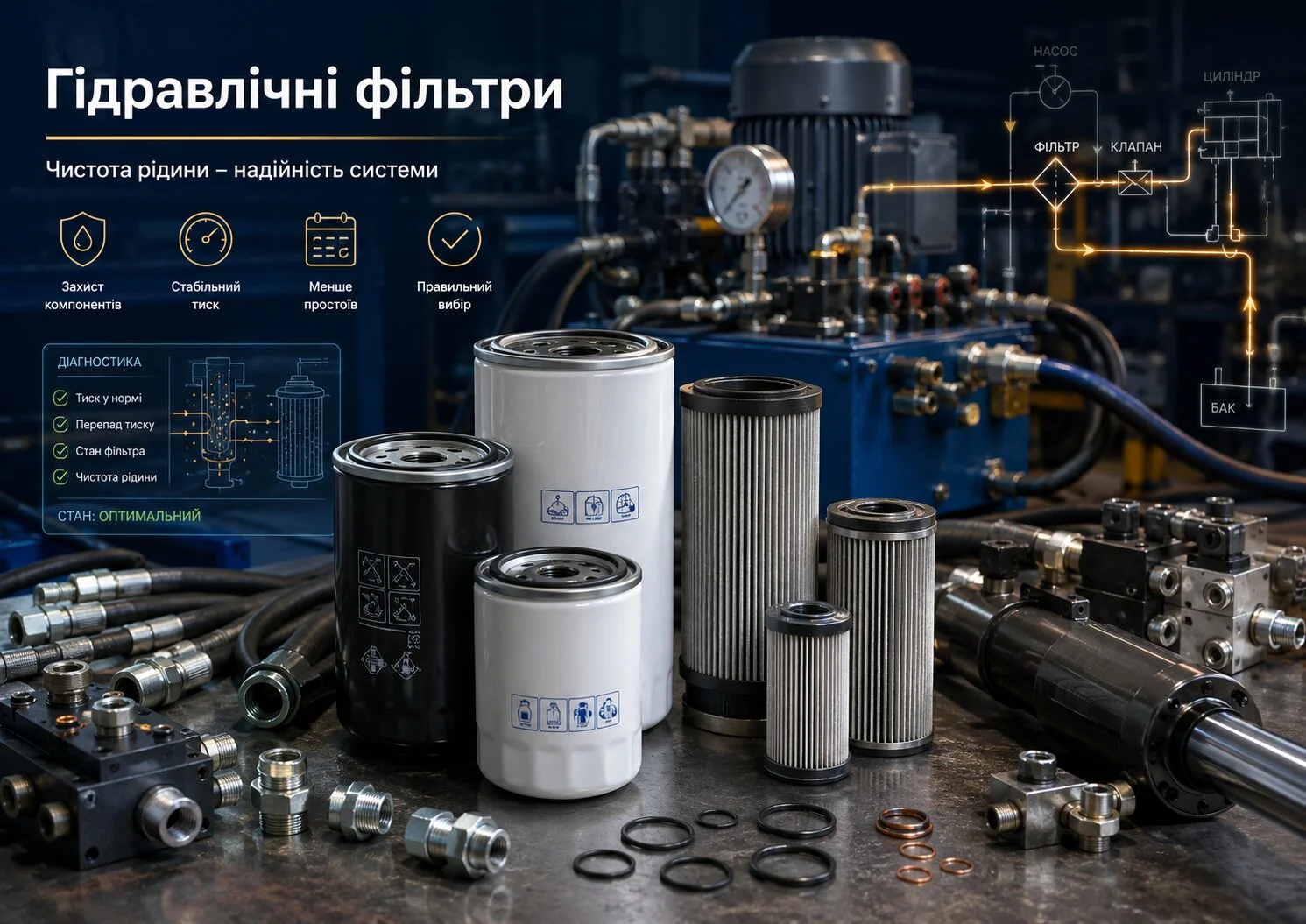

Фильтры очищают жидкость от частиц металла, пыли, продуктов износа, остатков уплотнений и загрязнений. Загрязнение - один из главных врагов гидравлики. Даже очень мелкая частица может повредить клапан, поцарапать золотник, ускорить износ насоса или нарушить герметичность уплотнений.
Шланги высокого давления и трубопроводы передают жидкость между узлами. Они должны выдерживать давление, температуру, вибрации, изгибы и контакт с маслом. Неправильно подобранный или старый шланг может раздуться, потрескаться или разорваться под нагрузкой.

Гидравлика в автомобилях
В легковых и грузовых автомобилях гидравлика используется в нескольких важных системах. Самая известная - тормозная система. Когда водитель нажимает на педаль, главный тормозной цилиндр создает давление в жидкости, а рабочие цилиндры или суппорты прижимают колодки к дискам или барабанам. Здесь гидравлика работает как система передачи усилия от ноги водителя к колесам.
Гидроусилитель руля также использует жидкость под давлением. Насос ГУР создает поток, а распределитель направляет его в нужную сторону в зависимости от поворота руля. Это уменьшает усилие на руле и делает управление комфортнее. В современных авто гидроусилитель часто заменен электроусилителем, но на многих машинах гидравлика все еще остается актуальной.
Гидравлический привод сцепления применяется во многих автомобилях с механической коробкой передач. Педаль действует на главный цилиндр, жидкость передает давление к рабочему цилиндру или выжимному подшипнику, и сцепление выключается. Если в системе есть воздух или утечка, педаль становится мягкой, передачи включаются тяжело, сцепление выключается не полностью.
В грузовиках, самосвалах, эвакуаторах, автокранах и спецтехнике гидравлика имеет еще большую роль. Она поднимает кузова, платформы, стрелы, манипуляторы, отвалы, опорные лапы, гидроборты и рабочее оборудование. Там гидравлическая система является не вспомогательным узлом, а основным рабочим механизмом.

Гидравлические жидкости и их значение
Правильная жидкость - это основа ресурса гидравлической системы. Она должна иметь нужную вязкость, устойчивость к окислению, антикоррозионные свойства, противоизносные присадки, низкую склонность к пенообразованию и совместимость с уплотнениями.
Вязкость особенно важна. Если жидкость слишком густая, насосу трудно ее прокачивать, система медленно реагирует, растет нагрузка на привод. Если жидкость слишком жидкая, увеличиваются внутренние утечки, падает эффективность, ухудшается смазка и повышается износ.
Температура также имеет большое значение. При нагреве жидкость разжижается, при охлаждении густеет. Поэтому для техники, которая работает зимой, нужны жидкости с хорошими низкотемпературными свойствами. Для промышленных и тяжелонагруженных систем важна термоокислительная стабильность.
Нельзя смешивать жидкости без понимания их совместимости. Например, тормозные жидкости DOT на гликолевой основе нельзя произвольно заменять минеральными маслами. Жидкости для гидроусилителя, ATF и специальные гидравлические масла также могут иметь разные свойства. Неправильная жидкость способна повредить уплотнения, вызвать пену, шум, утечки и ускоренный износ.

Типичные неисправности гидравлической системы
Самая распространенная проблема - утечка жидкости. Она может возникнуть из-за изношенных уплотнений, трещин шлангов, слабых соединений, поврежденных трубок, коррозии, разбитых штоков цилиндров или дефектов насосов. Даже небольшую утечку не стоит игнорировать. Снижение уровня жидкости приводит к подсосу воздуха, шуму, нестабильной работе и перегреву.
Вторая типичная проблема - воздух в системе. Воздух сжимается намного сильнее жидкости, поэтому гидравлика становится "мягкой", движения - неточными, а давление - нестабильным. В тормозной системе это проявляется проваливанием педали. В сцеплении - неполным выключением. В спецтехнике - рывками и задержками движения цилиндров.
Третья проблема - загрязнение жидкости. Частицы металла, пыль, вода, продукты старения масла и остатки уплотнений повреждают точные пары трения. Клапаны могут зависать, насосы - терять производительность, цилиндры - царапаться, фильтры - забиваться. Загрязненная жидкость часто становится причиной дорогого ремонта.
Четвертая проблема - перегрев. Если система работает с перегрузкой, имеет забитый фильтр, неправильную жидкость, неисправный клапан или плохое охлаждение, температура растет. Перегрев ускоряет окисление масла, разрушает уплотнения, снижает вязкость и ухудшает смазку.
Пятая проблема - потеря давления. Ее причиной могут быть изношенный насос, внутренние утечки в цилиндре, неисправный клапан, забитый фильтр, неправильная жидкость или изношенные уплотнения. Внешне система может не течь, но механизм уже не развивает нужное усилие.

Диагностика гидравлики
Диагностика начинается с осмотра: уровень жидкости, следы утечек, состояние шлангов, трубок, соединений, фильтров, бачка и рабочих органов. Цвет и запах жидкости также важны. Потемнение, запах гари, пена, мутность или наличие металлического блеска свидетельствуют о проблемах.
Далее проверяют давление. Манометр позволяет увидеть, создает ли насос нужное давление, правильно ли работает предохранительный клапан, не падает ли давление под нагрузкой. В сложных системах используют расходомеры, термометры, анализаторы чистоты масла, диагностические стенды и электронные сканеры.
Для гидроцилиндров важна проверка внутренних утечек. Если поршневое уплотнение изношено, жидкость может перетекать из одной полости в другую, и цилиндр не будет удерживать нагрузку. Внешней утечки при этом может не быть.
Для насосов проверяют производительность, шум, нагрев, давление и состояние привода. Гул, кавитационный шум, пена в бачке и сильный нагрев часто указывают на подсос воздуха, нехватку жидкости, забитый фильтр или износ насоса.

Обслуживание гидравлической системы
Первое правило - контролировать уровень и состояние жидкости. Жидкость не должна постоянно исчезать. Если ее приходится доливать, нужно искать утечку. Долив без ремонта только откладывает проблему.
Второе правило - менять фильтры. Гидравлические фильтры не являются второстепенными деталями. Они защищают насос, клапаны и цилиндры. Забитый фильтр создает сопротивление потоку, вызывает голодание насоса, перегрев и падение производительности.
Третье правило - использовать правильную жидкость. Подбор должен базироваться на требованиях производителя системы, а не на приблизительном сходстве. Вязкость, основа, присадки, температурный диапазон и совместимость с уплотнениями имеют значение.
Четвертое правило - не допускать работы с воздухом в системе. После ремонта, замены шлангов, цилиндров или жидкости систему нужно правильно прокачать. Иначе гидравлика будет работать неточно и с повышенным износом.
Пятое правило - следить за чистотой. При ремонте гидравлики даже мелкая грязь опасна. Открытые штуцеры нужно закрывать, новые детали хранить чистыми, жидкость заливать через фильтрацию, а бак не оставлять открытым.

Как выбирать запчасти для гидравлической системы
Запчасти нужно подбирать по давлению, производительности, размерам, типу соединений, материалам, совместимости с жидкостью и режиму работы. Для шлангов важны рабочее и разрывное давление, диаметр, тип армирования, радиус изгиба, температурный диапазон и фитинги. Внешне похожий шланг может не выдержать реальной нагрузки.
Для уплотнений важны материал и профиль. NBR, FKM, EPDM, PTFE и другие материалы имеют разную стойкость к температуре, маслам, тормозным жидкостям, топливу и химии. Неправильное уплотнение может разбухнуть, затвердеть, потрескаться или быстро потерять герметичность.
Насосы нужно подбирать по типу, направлению вращения, производительности, максимальному давлению, посадочным размерам и приводу. Клапаны - по расходу, давлению, схеме работы и типу управления. Фильтры - по тонкости фильтрации, пропускной способности, давлению, типу корпуса и совместимости с жидкостью.
Экономия на критических деталях гидравлики часто невыгодна. Дешевый шланг, слабое уплотнение или некачественный фильтр могут привести к поломке насоса, цилиндра или всей системы. В гидравлике последствия мелкой ошибки могут быть дорогими.

Вывод
Гидравлическая система - это мощный и точный способ передачи энергии с помощью жидкости. Она позволяет создавать большие усилия, плавно управлять механизмами, поднимать грузы, тормозить автомобили, поворачивать колеса, управлять сцеплением и приводить в движение рабочее оборудование.
Надежность гидравлики зависит от чистой правильной жидкости, исправного насоса, герметичных шлангов, качественных уплотнений, чистых фильтров, точных клапанов и правильного обслуживания. Утечка, пена, шум, перегрев, рывки, падение давления или загрязненная жидкость - это не мелочи, а сигналы для диагностики.
Главный практический вывод прост: гидравлика хорошо работает только тогда, когда в ней есть чистота, герметичность, правильное давление и совместимые материалы. Качественные запчасти и регулярное обслуживание позволяют избежать дорогих поломок, продлить ресурс оборудования и обеспечить безопасную работу техники.
