Клапан EGR: як він забруднюється і впливає на тягу

Клапан EGR - один із тих вузлів, про які водій часто згадує тільки після появи проблем. Машина раптом гірше тягне, димить при розгоні, смикається, нестабільно працює на холостому ходу або переходить в аварійний режим. На діагностиці з'являється помилка по EGR, а далі починаються суперечки: чистити, міняти, глушити чи шукати іншу причину.

Сам по собі EGR не є “ворогом двигуна”. Його поставили не для того, щоб автомобіль їхав гірше. Клапан рециркуляції вихлопних газів повертає частину відпрацьованих газів назад у впуск, щоб знизити температуру згоряння і кількість шкідливих оксидів азоту. Але в реальних умовах він працює в дуже брудному середовищі: сажа, оливний туман, короткі поїздки, міські затори, неякісне паливо, зношена турбіна, забитий впуск.

На практиці часто бачимо таку картину: водій скаржиться, що “двигун не тягне після 2000 об/хв”, а у впуску шар чорної липкої маси. EGR не просто трохи брудний. Він заклинює, відкривається не в той момент або не закривається повністю. Двигун отримує не той склад повітря, який потрібен для нормальної тяги. Звідси дим, провали, ривки і помилки.

Важливо розуміти: EGR може бути причиною проблеми, але може бути і жертвою загального стану двигуна. Якщо у впуск летить багато оливи, повітряний фільтр старий, турбіна жене масло, паливо згорає погано, а мотор постійно їздить короткими маршрутами, новий клапан теж швидко забрудниться.

Коротко для тих, хто не хоче читати всю статтю

EGR повертає частину вихлопних газів у впуск, щоб зменшити шкідливі викиди.
Клапан забруднюється сажею, оливним туманом і відкладеннями у впускній системі.
Забитий або завислий EGR може погіршувати тягу, давати ривки, димність, нестабільний холостий хід і Check Engine.
На дизелях проблеми EGR трапляються частіше, але бензинові двигуни теж можуть мати несправність цього вузла.
Чистка EGR допомагає не завжди: якщо електропривід, датчик положення або механізм зношені, потрібна заміна.
Перед покупкою нового EGR треба перевірити помилки, фактичне положення клапана, стан впуску, турбіни, фільтрів і паливної системи.
Глушити EGR навмання - не нормальна діагностика. Це може створити проблеми з екологією, помилками, прошивкою і роботою двигуна.

Що таке клапан EGR

Клапан EGR - це елемент системи рециркуляції відпрацьованих газів. Його завдання - у певних режимах повернути частину вихлопних газів назад у впускний тракт. Це знижує температуру згоряння і допомагає зменшити кількість оксидів азоту у вихлопі.

У різних авто EGR може бути вакуумним, електричним, із датчиком положення, із охолоджувачем, із складнішою системою керування. У сучасних двигунах він працює не сам по собі, а за командами блоку керування. Блок дивиться навантаження, температуру, оберти, тиск, дані датчиків і вирішує, коли EGR має відкриватися або закриватися.

Коли все справне, водій майже не відчуває роботу EGR. Проблеми починаються тоді, коли клапан забруднюється, заклинює, не закривається повністю, відкривається не в той момент або блок керування бачить невідповідність між командою і фактичним положенням клапана.

Як EGR працює в двигуні

Для нормального згоряння двигуну потрібне свіже повітря і правильна кількість пального. EGR додає до цього процесу частину відпрацьованих газів. Вони вже майже не містять кисню, тому знижують температуру згоряння і впливають на екологічні показники.

Але EGR не має бути відкритим завжди. На холостому ходу, при холодному запуску, різкому прискоренні або великому навантаженні двигуну потрібен правильний потік свіжого повітря. Якщо клапан завис відкритим або пропускає вихлопні гази тоді, коли не треба, мотор починає працювати гірше.

Саме тому несправний EGR часто відчувається як втрата тяги. Водій натискає газ, двигун має отримати повітря і паливо для прискорення, а у впуск потрапляє зайва порція вихлопних газів. Кисню менше, згоряння гірше, тяга слабша, димність більша.

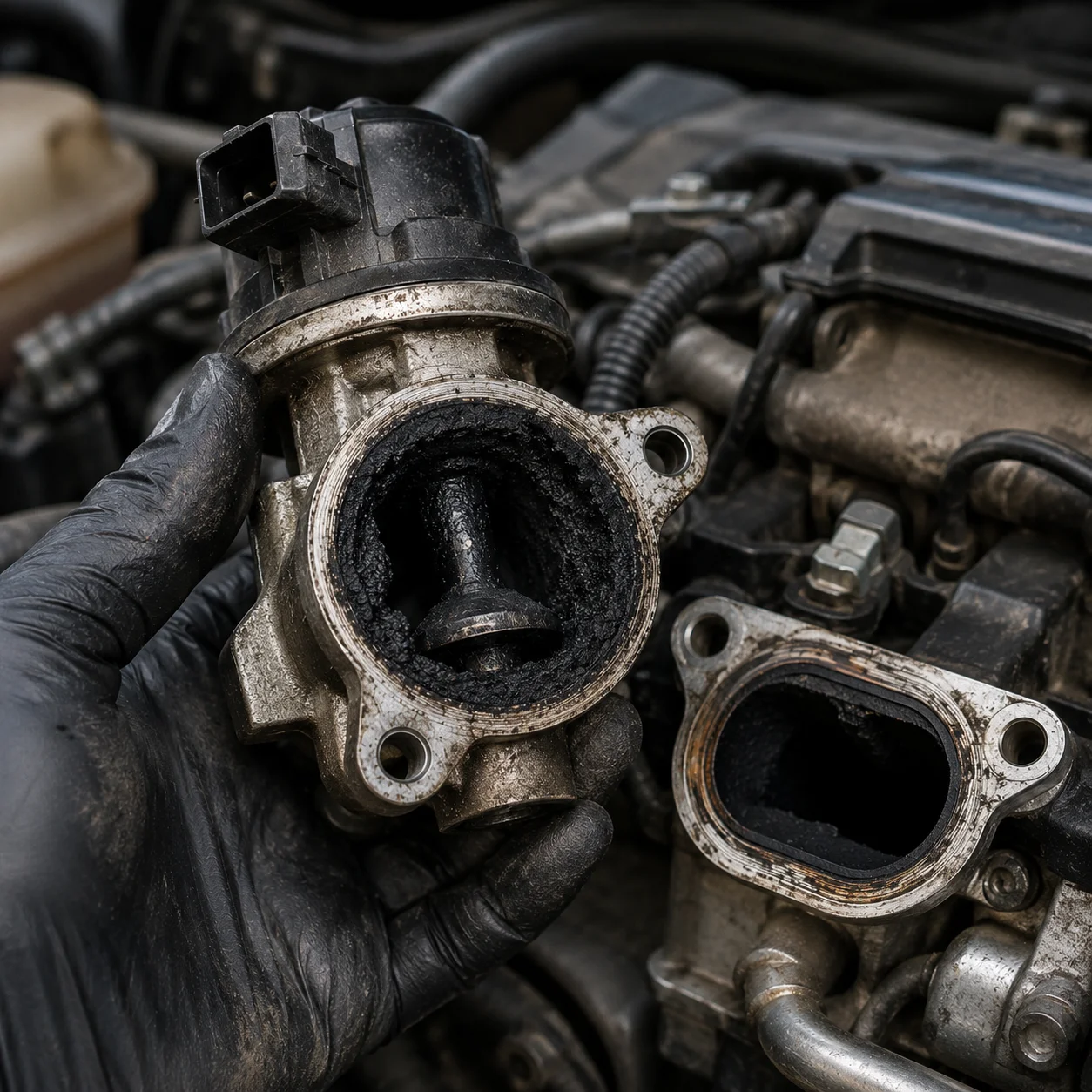

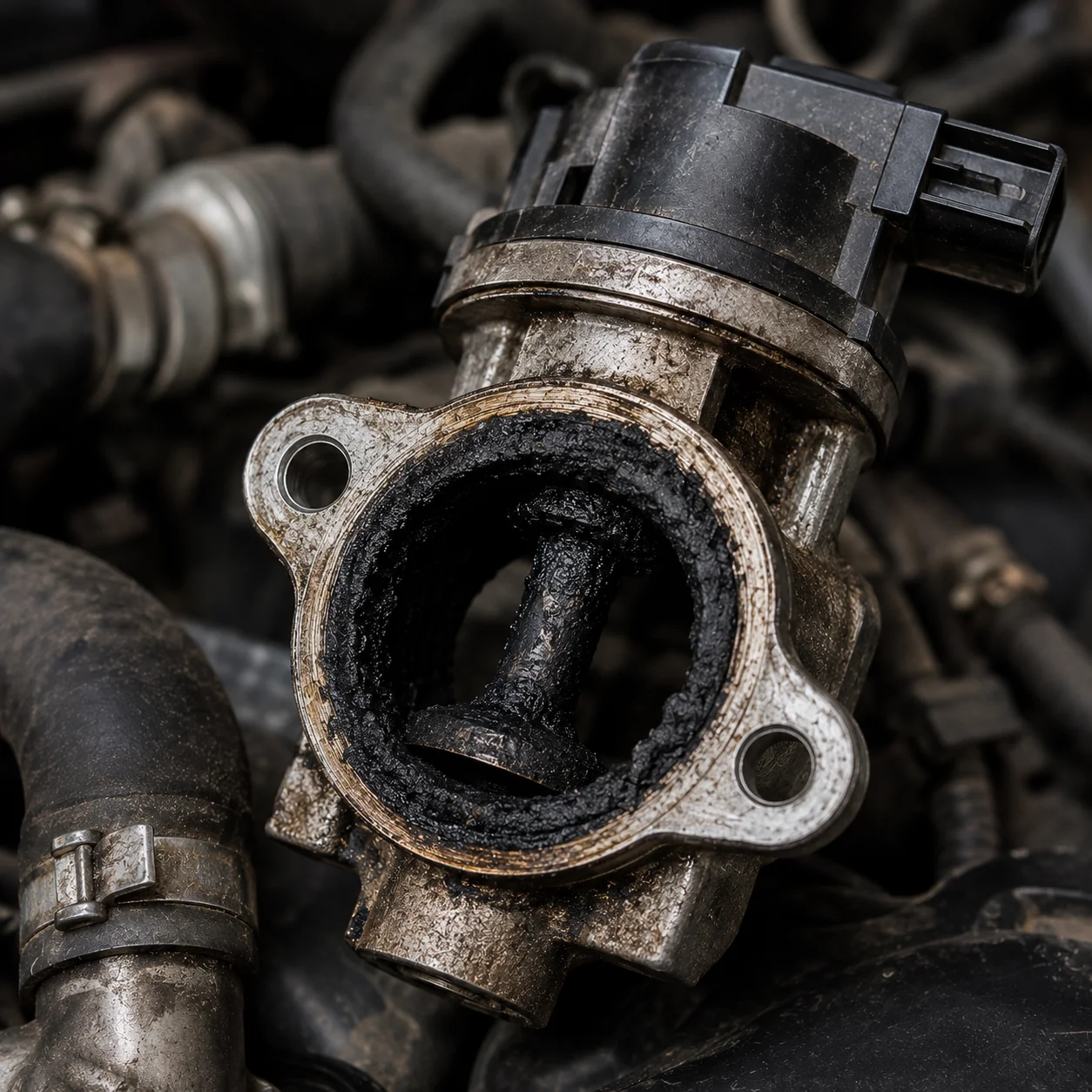

Чому клапан EGR забруднюється

EGR працює на межі двох брудних потоків: вихлопу і впуску. З боку вихлопу приходить сажа. З боку впуску часто є оливний туман із вентиляції картерних газів або сліди оливи від турбіни. Разом вони створюють липкий чорний наліт, який поступово наростає на клапані, каналах і впускному колекторі.

Окремо треба сказати про короткі міські поїздки. Двигун не завжди нормально прогрівається, регенерації і самоочищення працюють гірше, сажа накопичується активніше. Авто, яке щодня їздить 5-7 км у заторах, може мати більше проблем із EGR, ніж машина з більшим трасовим пробігом.

Погане паливо, старий повітряний фільтр, забитий паливний фільтр, некоректна робота форсунок, зношена турбіна, надлишковий оливний туман, стара моторна олива - усе це прискорює забруднення впуску й EGR.

Що прискорює забруднення EGR

короткі поїздки і постійні затори;
неповний прогрів двигуна;
надлишкова сажа через погане згоряння;
старий або забитий повітряний фільтр;
проблеми з паливними форсунками;
зношена турбіна або олива у впуску;
погане паливо;
рідка заміна моторної оливи;
забруднений впускний колектор;
несправності системи вентиляції картерних газів.

Як забитий EGR впливає на тягу

Тяга залежить від того, чи отримує двигун правильну кількість повітря і пального в потрібний момент. Якщо EGR завис відкритим або канали забиті відкладеннями, потік повітря порушується. Двигун починає працювати не так, як очікує блок керування.

На низьких обертах це може виглядати як провал, тремтіння, нестабільний холостий хід. При розгоні - як млява реакція на газ. Під навантаженням - як чорний дим, аварійний режим або відчуття, що турбіна “не дує”. Насправді турбіна може бути справна, але впуск і EGR заважають нормальному повітряному потоку.

Типова сервісна ситуація: дизельний автомобіль погано тягне знизу, при різкому газі димить, іноді падає в аварійний режим. Власник підозрює турбіну. Дивляться параметри - наддув не такий, як треба. Потім відкривають впуск, а там EGR і колектор заросли сажею. Турбіна була не головним винуватцем.

Основні симптоми несправного EGR

Несправність EGR може проявлятися по-різному. Іноді симптоми м'які: трохи гірша тяга, легкі ривки, нестабільний холостий хід. Іноді різкі: Check Engine, аварійний режим, чорний дим, сильна втрата потужності.

Можливі ознаки

двигун гірше тягне на низьких або середніх обертах;
з'явилися ривки при розгоні;
є провал після натискання газу;
двигун нерівно працює на холостому ходу;
з вихлопу йде чорний дим;
зросла витрата пального;
загорівся Check Engine;
авто переходить в аварійний режим;
двигун гірше запускається;
у пам'яті є помилки по EGR, впуску, наддуву або суміші;
після чистки помилка повертається.

Важливо: ці симптоми не належать тільки EGR. Дуже схожі ознаки можуть давати форсунки, турбіна, патрубки наддуву, датчик масової витрати повітря, датчик тиску, забитий фільтр, підсос повітря, паливо або сажовий фільтр. Тому потрібна діагностика.

EGR на дизелі і бензиновому двигуні

На дизелях EGR забруднюється частіше, бо в системі більше сажі, а впуск часто страждає від суміші оливного туману і відпрацьованих газів. Саме тому дизель із забитим EGR може диміти чорним, втрачати тягу, гірше реагувати на газ і частіше переходити в аварійний режим.

На бензинових двигунах EGR теж може створювати проблеми, хоча характер симптомів іноді інший: нестабільний холостий хід, детонація, помилки по рециркуляції, гірша економічність, провали, некоректна робота суміші. Тут важливо перевіряти не тільки EGR, а й лямбда-зонд, датчики, запалювання і паливні корекції.

На обох типах двигунів логіка одна: EGR має працювати тоді, коли потрібно, і не заважати двигуну тоді, коли потрібне свіже повітря та тяга.

Як діагностують EGR на СТО

Нормальна діагностика EGR не починається з фрази “давайте заглушимо”. Спочатку треба зрозуміти, що саме відбувається: клапан не відкривається, не закривається, клинить, неправильно показує положення, забиті канали, проблема в керуванні чи в суміжній системі.

Що перевіряють

помилки в блоці керування;
фактичне і задане положення EGR;
реакцію клапана на команди сканера;
наявність нагару і механічного заїдання;
стан електроприводу або вакуумного керування;
герметичність вакуумних ліній, якщо вони є;
стан впускного колектора;
роботу MAF/MAP датчиків;
тиск наддуву і роботу турбіни;
димність і паливні корекції;
стан фільтрів і базового ТО.

Майстер часто каже: “Спочатку дивимося цифри, потім відкручуємо залізо”. Це правильний підхід. Бо якщо просто почистити EGR, а причина в датчику, вакуумі, проводці або турбіні, проблема повернеться.

Чистити чи міняти клапан EGR

Чистка має сенс, якщо клапан механічно забруднений, але його привід, датчик положення, корпус і керування ще живі. Тоді після акуратного очищення клапан може знову нормально рухатися, а потік газів відновиться.

Але чистка не є магією. Якщо електропривід зношений, шестерні пошкоджені, датчик положення бреше, шток має сильний люфт, корпус пошкоджений або клапан заклинює навіть після очищення, потрібна заміна. Також чистка одного клапана не допоможе, якщо весь впускний колектор забитий сажею.

Погана чистка теж буває проблемою. Агресивна хімія, бруд усередині електричної частини, пошкодження ущільнень, неповне очищення каналів, неправильне встановлення прокладки - і вузол після “ремонту” працює ще гірше.

Коли частіше достатньо чистки

клапан механічно забруднений, але рухається;
немає помилок по електроприводу або датчику положення;
відкладення помірні;
канали не забиті повністю;
після очищення клапан проходить тест сканером.

Коли частіше потрібна заміна

клапан заклинив і не відновлюється після очищення;
є помилки по електричній частині;
датчик положення показує неправильно;
пошкоджений корпус або привід;
клапан повертає помилку після чистки;
вузол має сильний знос або люфт;
є повторна несправність після кількох чисток.

Типові помилки водіїв

Міняти EGR без перевірки помилок і фактичних параметрів.
Глушити EGR як перший спосіб “ремонту”.
Чистити тільки клапан, коли впускний колектор теж забитий.
Ігнорувати причину надмірної сажі у впуску.
Не перевіряти турбіну, патрубки і MAF/MAP датчики.
Ставити дешевий випадковий EGR без точного підбору.
Не міняти прокладки після зняття вузла.
Скидати помилку і їздити далі, поки авто не піде в аварійний режим.
Вважати, що чорний дим завжди означає тільки EGR.

EGR рідко живе окремо від усього двигуна. Якщо клапан забруднений, треба подивитися, чому він забруднився і що ще постраждало. Інакше ремонт буде коротким.

Повітряний фільтр і впуск

Старий повітряний фільтр погіршує роботу двигуна і впливає на якість повітряного потоку. Також треба оглянути патрубки, впускний колектор, інтеркулер і наявність оливи у впуску.

Паливна система

Погане згоряння і надмірна сажа можуть бути пов'язані з форсунками, тиском пального або забитим паливним фільтром. Якщо дизель димить і не тягне, EGR не завжди єдиний винуватець.

Турбіна і наддув

Якщо турбіна недодуває, двигуну не вистачає повітря. Це може давати чорний дим, втрату тяги і нагар. Патрубки, хомути, геометрія турбіни, вакуум і датчики тиску треба перевірити разом із EGR.

Олива і вентиляція картерних газів

Надлишок оливного туману у впуску прискорює утворення липких відкладень. Варто перевірити стан моторної оливи, оливного фільтра, вентиляції картерних газів і загальний стан двигуна.

Датчики

MAF, MAP, лямбда-зонд на бензиновому двигуні, датчики температури і тиску можуть впливати на суміш, тягу і роботу EGR. Якщо датчик бреше, клапан може працювати правильно, але система в цілому працюватиме неправильно.

Симптоми і можливі причини

Симптом	Можлива причина	Що робити
Двигун не тягне на низах	EGR завис відкритим, забитий впуск, проблема наддуву	Перевірити EGR, впуск, турбіну, MAF/MAP
Чорний дим при розгоні	Забагато сажі, нестача повітря, EGR, форсунки	Перевірити повітря, паливо, EGR і наддув
Нестабільний холостий хід	EGR відкривається не в той момент, підсос, дросель	Зчитати помилки, перевірити фактичне положення клапана
Check Engine по EGR	Клапан клинить, датчик положення, привід, проводка	Провести тест виконавчих механізмів і огляд вузла
Помилка повертається після чистки	Зношений клапан, електрична несправність, забиті канали	Перевірити привід, датчик, канали, розглянути заміну

Коли їхати на СТО терміново

Авто різко втратило тягу.
З'явився чорний дим під навантаженням.
Горить або блимає Check Engine.
Двигун перейшов в аварійний режим.
Холостий хід став нестабільним.
Двигун глухне при скиданні газу.
Після чистки EGR симптоми повернулися.
Є свист, шипіння або підозра на патрубки наддуву.
Зросла витрата пального.
Двигун димить і одночасно погано запускається.

Що може знадобитися в TESMA

У TESMA клапан EGR треба підбирати під конкретний автомобіль, двигун, рік, екологічний стандарт і конструкцію системи. Вузли можуть бути схожими зовні, але відрізнятися приводом, датчиком, фланцями, охолодженням і способом керування.

Клапан EGR

Якщо діагностика підтвердила несправність клапана, основна позиція - клапан EGR. Його краще підбирати за VIN або точними даними автомобіля. Для деяких авто важлива не тільки форма, а й номер вузла, тип приводу і комплектація з прокладками.

Фільтри і базове ТО

Разом із EGR варто перевірити повітряний фільтр, паливний фільтр, моторну оливу і оливний фільтр. Якщо базове ТО занедбане, новий або очищений EGR швидко знову працюватиме в брудних умовах.

Турбіна, датчики і впуск

Якщо проблема в наддуві або повітряному потоці, можуть знадобитися турбіна, патрубки, датчики тиску або лямбда-зонд на бензинових двигунах. Але ці деталі треба купувати тільки після діагностики.

Автохімія для очищення

Для очищення впуску і EGR можуть застосовувати спеціальну автохімію. Але важливо не плутати очищення поверхні з ремонтом несправного вузла. Якщо привід або датчик положення несправні, хімія не вилікує клапан.

Практична порада: перед покупкою EGR попросіть майстра показати не тільки помилку, а й фактичні дані: команда на відкриття, реальне положення, реакція клапана, стан впуску, наддув і пов'язані параметри. Один код помилки ще не завжди означає, що треба міняти саме клапан.

FAQ - часті питання

Що таке клапан EGR?

Клапан EGR - це частина системи рециркуляції вихлопних газів. Він повертає частину відпрацьованих газів у впуск, щоб знизити температуру згоряння і кількість шкідливих викидів.

Чому клапан EGR забруднюється?

Через сажу з вихлопу, оливний туман у впуску, короткі поїздки, затори, погане згоряння пального, проблеми з турбіною, старі фільтри, неякісне паливо і забруднений впуск.

Як забитий EGR впливає на тягу?

Якщо EGR завис відкритим або канали забиті, двигун отримує неправильний склад повітря. Кисню може бути менше, згоряння погіршується, тяга падає, з'являються провали, дим і ривки.

Які симптоми несправного EGR?

Втрата тяги, ривки, чорний дим, нестабільний холостий хід, підвищена витрата пального, Check Engine, аварійний режим, помилки по EGR, впуску або наддуву.

Чи можна чистити клапан EGR?

Так, якщо проблема в механічному забрудненні, а привід і датчик положення справні. Якщо клапан має електричну несправність, люфт, пошкоджений корпус або помилка повертається після чистки, часто потрібна заміна.

Коли EGR треба міняти?

Коли клапан не проходить тест, клинить після очищення, має несправний електропривід або датчик положення, пошкоджений корпус, сильний знос або повторну помилку після нормальної чистки.

Чи варто глушити EGR?

Глушіння EGR не є нормальною першою діагностикою. Воно може створити проблеми з екологічністю, помилками, прошивкою, роботою двигуна і технічним контролем. Спочатку треба знайти реальну причину несправності.

Чи може EGR давати чорний дим?

Так. Якщо EGR працює неправильно або впуск забитий сажею, двигун може отримувати замало свіжого повітря. Паливо згорає гірше, і з вихлопу з'являється чорний дим, особливо на дизелі.

Висновок

Клапан EGR - не зайва деталь і не універсальний винуватець усіх проблем із тягою. Це вузол, який працює в брудних умовах і з часом може забруднюватися сажею, оливними відкладеннями та нагаром. Коли він зависає або канали забиваються, двигун втрачає нормальний повітряний баланс.

Саме тому EGR може давати провали, ривки, чорний дим, нестабільний холостий хід, Check Engine і аварійний режим. Але такі самі симптоми бувають через турбіну, форсунки, фільтри, датчики, підсос повітря або паливо. Без діагностики легко купити не ту деталь.

Правильна схема проста: зчитати помилки, перевірити фактичне положення клапана, оглянути впуск, наддув, фільтри, паливо і суміжні датчики. Чистити - якщо клапан справний, але брудний. Міняти - якщо вузол уже механічно або електрично несправний. А головне - прибрати причину, через яку EGR забруднився, інакше новий клапан швидко повторить долю старого.
