Напірні гідравлічні фільтри: будова, тиск до 430 бар, індикатор забруднення і підбір

Автор матеріалу: Олег Тимошенко

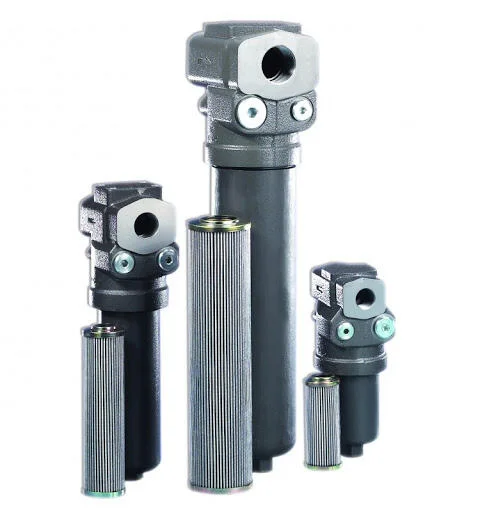

Напірні гідравлічні фільтри встановлюють після насоса в гідросистемах дорожньої техніки, навантажувачів, бурових установок і промислового обладнання - вони захищають розподільники і клапани від частинок. За даними джерела, їх розраховують на тиск до 430 бар, тому корпуси роблять з високоякісного чавуну або сталі, і вони помітно важчі за інші гідрофільтри.

Як працює напірний фільтр

Робоча рідина проходить через головку в стакан, очищується у змінному фільтроелементі з хімволокна або спецпаперу, і вже відфільтрована надходить в обладнання. Коли перепад тиску на забрудненому елементі досягає порога, спрацьовує індикатор забруднення - елемент пора міняти. Якщо цього не зробити вчасно, забруднення почнуть проходити далі в систему.

Особливості

міцний корпус високого тиску - за даними джерела, до 430 бар;
простий монтаж і заміна фільтроелемента;
індикатор забруднення; замість нього іноді ставлять різьбову заглушку;
там, де немає перепускного клапана, індикатор налаштовують на певний перепад - за даними джерела, найчастіше 0,8 МПа.

Як підібрати

На момент публікації (2020) TESMA понад 15 років постачала гідрофільтри на ринок України. Підбирайте напірний фільтр чи елемент за номером - крос-база покаже оригінал і аналоги брендів DONALDSON, BALDWIN, WIX FILTERS, MANN-FILTER, MAHLE. Фільтри - у розділі гідравлічні фільтри каталогу TESMA.
