Корпус і фільтроелемент напірного гідравлічного фільтра: як улаштований і як підібрати
Автор матеріалу: Олег Тимошенко
Напірний гідравлічний фільтр монтують безпосередньо в напірну магістраль, щоб до компонентів системи надходила олива потрібного класу чистоти. За даними джерела, такі фільтри витримують тиск до 420 бар і пропускають до 400 л/хв; їхні корпуси - з високоміцного чавуну, штампованої сталі або пластику.

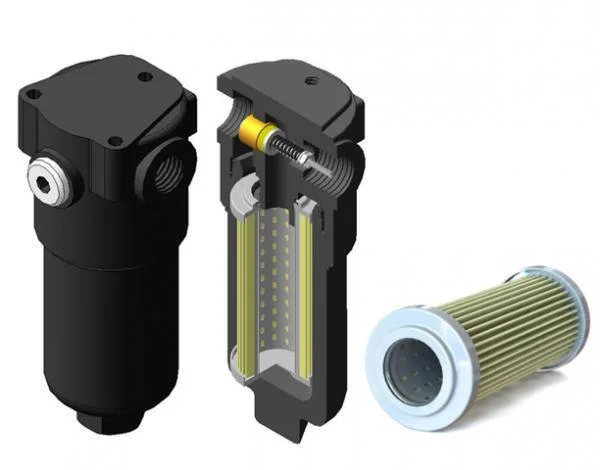

Як улаштований напірний фільтр
- головка і стакан, з'єднані через герметичне кільце;
- фільтрувальний елемент на сідлі всередині стакана - найчастіше із синтетичних волокон, іноді з целюлози;
- перепускний (by-pass) клапан - часто є у фільтрах високого тиску;
- індикатор забрудненості на головці - сигналізує про перепуск неочищеної рідини і перевищення допустимого забруднення.
Конструкція розрахована на перепади тиску і згладжує гідроудари.
Як підібрати
Фахівці TESMA допоможуть підібрати напірний фільтр за аналогом або параметрами гідросистеми: робочим тиском, витратою, потрібною тонкістю і наявністю клапана та індикатора. Фільтри - у розділі гідравлічні фільтри каталогу TESMA.
