Як підібрати гідравлічний фільтр: корпус, фільтроелемент, тонкість фільтрування й індикатор

Як підібрати гідравлічний фільтр: корпус, фільтроелемент, тонкість фільтрування й індикатор

Автор матеріалу: Олег Тимошенко

Щоб правильно підібрати гідравлічний фільтр - корпус і фільтроелемент, - треба знати потрібну тонкість фільтрування, матеріал корпусу і елемента під температуру та робочу рідину, тип індикатора забруднення і чи потрібен перепускний клапан. Фахівці TESMA допомагають підібрати фільтр для будь-якої гідросистеми.

Чому фільтрація така важлива

Крім модуля насос-двигун, ключову роль у гідроприводі відіграє система фільтрації: саме якісне фільтрування дозволяє системі стабільно працювати не кілька років, а десятиліття. Тому про фільтр конструктор має подумати одним із перших.

Від чого захищає фільтр

Головні вороги гідрокомпонентів - тверді частинки: абразив, що потрапив під час складання, пил із повітря, фрагменти ущільнень і металева стружка від зношування, наприклад, гідроциліндрів. Від вологи і газу існують спеціальні фільтри. Більшість частинок неозброєне око не бачить, тому тонкість фільтрування вимірюють у мікронах (1 мм = 1000 мкм). Для прикладу, за даними джерела, крапля туману має розмір 50-70 мкм, у підшипнику ковзання допускається абразив не більше 10 мкм, а в шестеренному насосі - не більше 5 мкм; іноді вимоги ще суворіші.

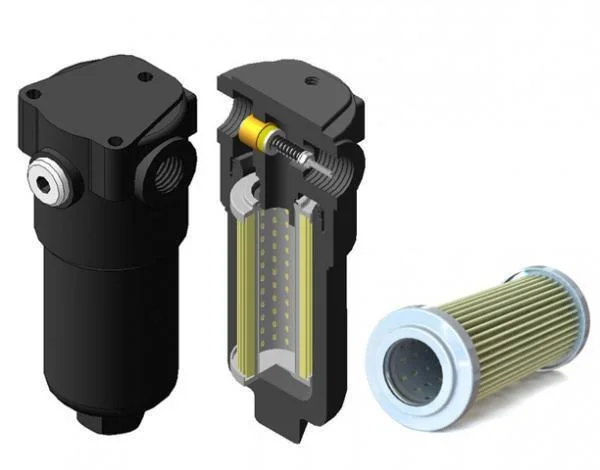

З чого складається гідрофільтр

  • корпус (стакан) - з алюмінію, сталі, нержавіючої сталі або пластику, зазвичай розбірний для заміни елементів;
  • фільтрувальний елемент;
  • індикатор забруднення;
  • у деяких випадках - перепускний клапан.

Матеріал корпусу і елемента обирають з урахуванням температурного режиму і робочої рідини.

Одноразові чи регенеровані елементи

  • одноразові - з неорганічного скловолокна і паперу;
  • регенеровані - з металевої сітки і волокна з нержавіючої сталі.

За даними джерела, елементи з металевої сітки можна вимочувати в спеціальних розчинах і продувати стисненим повітрям - до 10 разів, але вони неефективні для фільтрування дрібніше 25 мкм. Металеве волокно відсіює частинки від 3 мкм, проте його регенерація складніша: потрібні ультразвукова ванна зі спецрозчином і компресор (див. ультразвукове очищення фільтрів). Через можливість регенерації такі елементи дорожчі за одноразові.

Індикатори забруднення

Індикатор показує ступінь забруднення елемента за перепадом тиску на вході і виході. Бувають візуальні, електричні та візуально-електричні. Візуальний зазвичай зелений у нормі, жовтий при забрудненні близько 75% і червоний при 90% - тоді елемент треба міняти. Електричний подає сигнал на реле насоса або комп'ютер керування верстатом.

Гідрофільтри і елементи - у розділі гідравлічні фільтри каталогу TESMA.
