Як підібрати гідравлічний фільтр: бета-коефіцієнт, код чистоти ISO, в'язкість і індикатор
Автор матеріалу: Олег Тимошенко
Гідравлічний фільтр обирають не лише за тиском, витратою і потрібною чистотою: на розмір і тип елемента впливають призначення фільтра, компоненти гідросистеми, в'язкість рідини і налаштування індикатора засмічення. Помилка в будь-якому з цих факторів веде або до передчасного спрацьовування байпаса, або до завищених витрат на завеликий фільтр.
1. Призначення і продуктивність фільтра

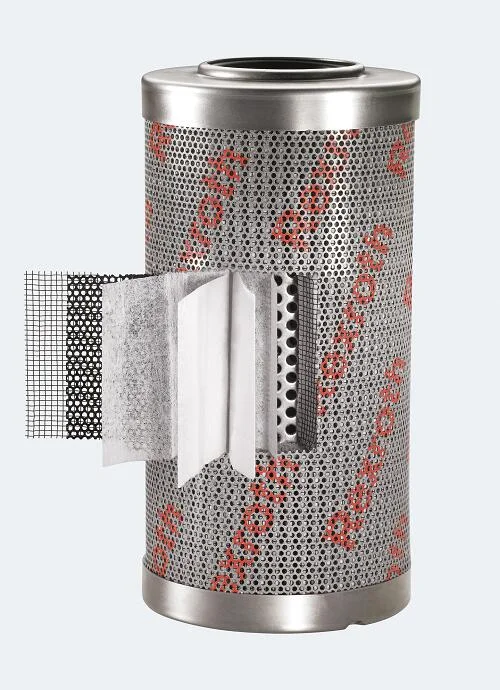

Вимоги до продуктивності часто виражають бета-коефіцієнтом - відношенням кількості частинок певного розміру на вході і на виході фільтра. Його можна виразити і у відсотках ефективності: наприклад, бета понад 1000 означає, що з 1000 частинок, які потрапили у фільтр, проходить лише одна, тобто ефективність 99,9%. Сучасні фільтрувальні матеріали затримують більше бруду, служать довше і мають низький перепад тиску; надійний виробник документує продуктивність елемента за розміром частинок.
2. Компоненти гідросистеми
Компоненти в контурі визначають потрібний код чистоти ISO. Наприклад, для пропорційного клапана може знадобитися код ISO 20/18/15 - для цього потрібен фільтр з абсолютною тонкістю 3 або 6 мкм. Якщо ж у контурі лише шестеренний насос і розподільник, стійкіші до забруднень, може вистачити грубішого номінального фільтрування - паперу або дротяної сітки. Розуміння компонентів допомагає уникнути зайвих витрат.
3. В'язкість рідини
В'язкість часто недооцінюють, хоча вона суттєво впливає на розмір фільтра. Якщо її не врахувати, можна обрати завеликий фільтр із високими витратами або отримати великий перепад тиску і передчасне спрацьовування індикатора. Оцініть нормальний діапазон температур і обирайте розмір за найнижчою робочою температурою - тоді фільтр не перейде передчасно в режим байпаса.
4. Індикатор засмічення
Індикатор засмічення зазвичай налаштовують на перепад від 1 до 8 бар. Відношення налаштування індикатора до перепаду тиску на чистому елементі має бути не менше 3:1. Наприклад, для індикатора, налаштованого на 5 бар, максимальний перепад на чистому фільтрі - близько 1,7 бар. Фільтри із запасом за розміром поширені, але підвищують вартість системи.
Гідрофільтри - у розділі гідравлічні фільтри каталогу TESMA.
