Системи фільтрації гідросистем: повнопотокова, частковопотокова і комбінована
Автор матеріалу: Олег Тимошенко
За способом підключення фільтра розрізняють три системи фільтрації гідросистем: повнопотокову, частковопотокову і комбіновану. У повнопотоковій через фільтр проходить уся робоча рідина, у частковопотоковій - лише її частина, а комбінована поєднує обидві схеми і дає найвищу ефективність очищення гідравлічної оливи.
Типи систем фільтрації
- повнопотокова - фільтрувальний елемент стоїть безпосередньо в гідросистемі, і через нього проходить уся рідина; така схема обов'язково має перепускний клапан у самому фільтрі або його корпусі;
- частковопотокова - фільтр встановлено паралельно системі подачі оливи, тож через нього проходить лише частина рідини; ефективність такої схеми низька;
- комбінована - поєднує властивості обох систем і забезпечує найвищу ефективність очищення.

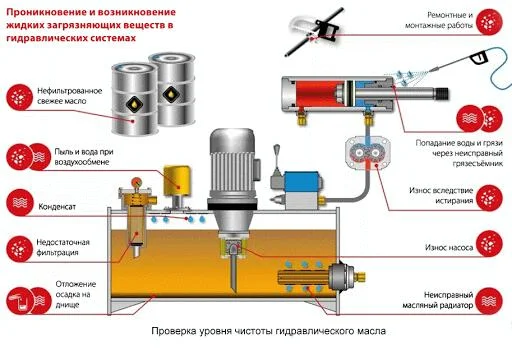

Звідки в гідросистемі забруднення
Забруднення потрапляють із нефільтрованою свіжою оливою, пилом і водою з повітря, через несправний брудознімач, під час ремонту, утворюються від зносу насоса і стирання, з конденсату та осаду на дні бака. Тому важливо не лише правильно обрати систему фільтрації, а й регулярно перевіряти чистоту оливи.
Гідрофільтри - у розділі гідравлічні фільтри каталогу TESMA.
