Ультразвуковая очистка гидравлических фильтров и промышленных деталей

Современное производство предъявляет высокие требования к чистоте технологических поверхностей, фильтрующих элементов, каналов и внутренних полостей деталей. Остатки масла, металлическая пыль, продукты коррозии, абразивные частицы и твердые отложения ускоряют износ оборудования, нарушают работу гидравлических систем и ухудшают качество защитных покрытий.

Ручная очистка, обработка щеткой, продувка сжатым воздухом и промывание струей воды не всегда обеспечивают необходимый результат. Эти методы работают преимущественно на открытых поверхностях, но не позволяют полноценно очистить мелкую металлическую сетку, глухие отверстия, узкие каналы и сложные внутренние полости.

Ультразвуковая очистка решает эту задачу с помощью высокочастотных колебаний, которые передаются через жидкий моющий раствор. Технология позволяет обрабатывать изделия сложной формы, снижать объем ручного труда и удалять загрязнения из участков, недоступных для механического инструмента.

Услуги Tesma Trade: профессиональная ультразвуковая очистка многоразовых металлических гидравлических фильтров, промышленных деталей и инструментов с последующей промывкой, сушкой и техническим контролем.

Гидравлический фильтр до и после очистки

Внешняя разница между загрязненным и очищенным фильтром хорошо заметна. Однако внешний вид не является единственным критерием качества. Основная задача состоит в удалении частиц из металлической сетки, складок и внутренних каналов, чтобы восстановить пропускную способность технически исправного элемента.

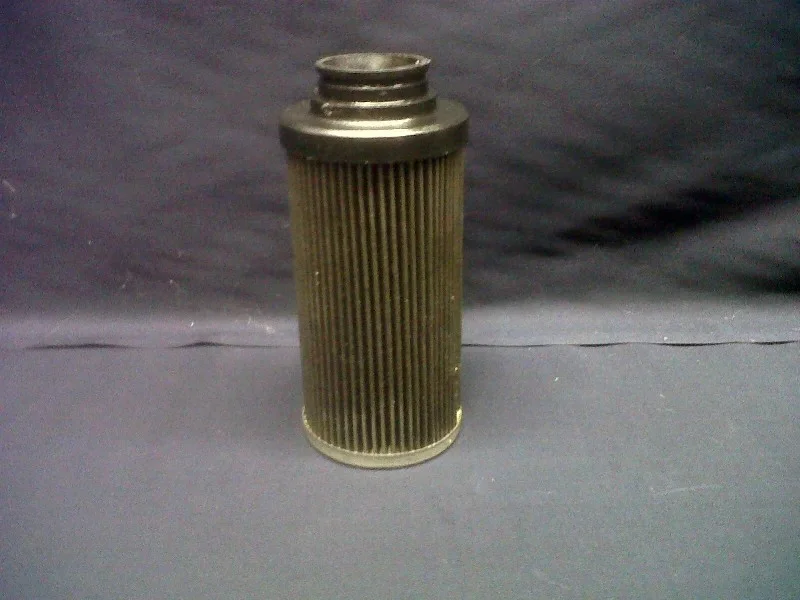

Загрязненный гидравлический фильтр до ультразвуковой очистки — Гидравлический фильтр до очистки

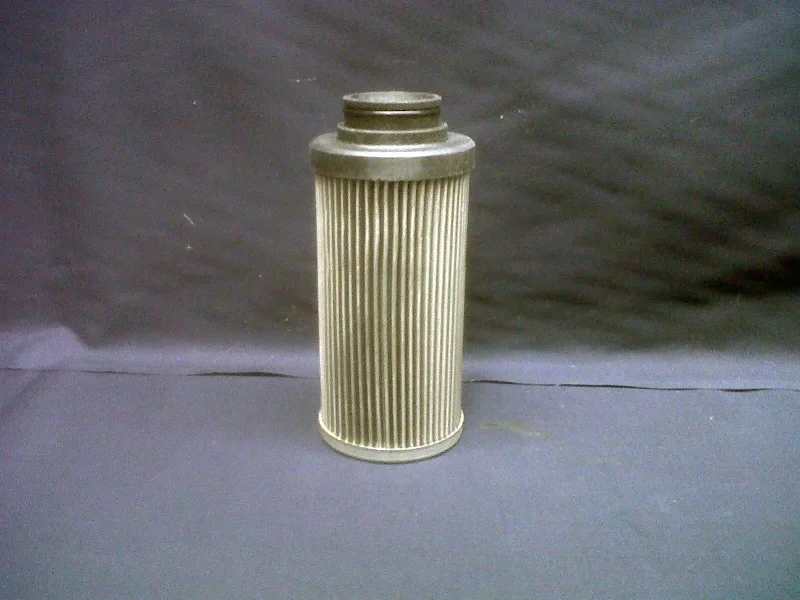

Гидравлический фильтр после профессиональной ультразвуковой очистки — Гидравлический фильтр после очистки

Если фильтрующая сетка не имеет разрывов, корпус не деформирован, а конструкция предусматривает повторное использование, профессиональная регенерация может быть экономически обоснованной альтернативой немедленной замене дорогостоящего элемента.

Что такое ультразвук

Ультразвук имеет ту же физическую природу, что и обычный звук. Это механические колебания, распространяющиеся в газах, жидкостях и твердых телах. Основное различие заключается в частоте.

Ультразвуковым называют диапазон выше верхней границы человеческого слуха, которая условно принимается около 20 кГц. В промышленных моечных установках часто применяются частоты в диапазоне десятков килогерц.

Более низкая рабочая частота обычно создает интенсивную кавитацию и применяется для прочных металлических изделий с тяжелыми загрязнениями. Более высокая частота обеспечивает мягкое и равномерное воздействие, поэтому может использоваться для точных или чувствительных деталей.

Оптимальный режим зависит от:

материала детали;
прочности фильтрующей сетки;
размера ячеек;
характера загрязнения;
формы и размеров изделия;
температуры моющего раствора;
необходимой продолжительности обработки.

Как создается ультразвук в моечной ванне

Основными элементами установки являются электрический генератор, ультразвуковые преобразователи и рабочая ванна. Генератор формирует электрический сигнал заданной частоты, а преобразователи превращают его в механические колебания.

В ультразвуковых системах применяются два основных типа преобразователей:

пьезоэлектрические - работают за счет деформации пьезоэлектрического материала под воздействием электрического поля;
магнитострикционные - используют изменение размеров ферромагнитного материала при изменении намагниченности.

Обе технологии имеют свои преимущества. Выбор зависит от мощности установки, объема ванны, режима эксплуатации и характера решаемой задачи.

Кавитация - основа ультразвуковой очистки

Когда ультразвуковая волна проходит через жидкость, в ней чередуются зоны повышенного и пониженного давления. В фазе разрежения образуются микроскопические полости, заполненные паром и газом.

Такие пузырьки существуют очень короткое время. Попадая в область повышенного давления, они быстро сжимаются и схлопываются. Возле поверхности детали при этом возникают локальные импульсы и микроструи жидкости.

Миллионы таких импульсов постепенно ослабляют связь загрязнений с металлом. Масляная пленка, пыль, нагар, смолы, окалина и другие отложения отделяются от поверхности и переходят в моющий раствор.

Почему кавитация очищает сложные поверхности

Кавитационные пузырьки образуются во всем объеме жидкости. Поэтому воздействие распространяется на ячейки металлической сетки, внутренние каналы, отверстия, резьбовые соединения и углубления, в которые проникает моющий раствор.

Что такое акустические потоки

Кроме кавитации, важную роль играют акустические потоки. Ультразвуковая волна передает жидкости энергию и создает направленное движение моющей среды.

Акустические потоки:

доставляют свежий раствор к поверхности детали;
отводят отделившиеся частицы;
улучшают циркуляцию возле изделия;
усиливают взаимодействие химического состава с загрязнением;
помогают кавитационным пузырькам проникать в сложные участки.

Эффективность очистки обеспечивается совместным действием кавитации, циркуляции жидкости, температуры и химических свойств раствора.

Почему моющий раствор имеет большое значение

Ультразвук не заменяет химическое действие моющей среды. Кавитация отделяет загрязнения от поверхности, а раствор помогает растворять, размягчать или эмульгировать масло, жир, смолы и другие отложения.

Состав подбирается с учетом:

материала фильтра или детали;
наличия стали, алюминия, меди и других металлов;
типа защитного покрытия;
состояния клеевых соединений;
наличия резиновых уплотнений;
характера загрязнения;
температурной стойкости изделия.

Во многих случаях применяются водные низкопенные составы, которые позволяют уменьшить использование летучих органических растворителей. Однако любой реагент должен быть совместим с конкретным изделием.

Какие загрязнения удаляются ультразвуком

Метод применяется для удаления широкого спектра промышленных загрязнений.

Масляные и жировые пленки

гидравлические и моторные масла;
консервационные смазки;
минеральные, растительные и животные жиры;
мазут и тяжелые углеводородные отложения;
остатки мыла и жирных кислот.

Продукты механической обработки

полировальные пасты;
притирочные и шлифовальные составы;
металлическая стружка;
абразивные частицы;
волокна и промышленная пыль.

Коррозионные и термические отложения

ржавчина;
окалина;
оксидные пленки;
остатки после химического травления;
твердый шлам;
накипь.

Сажа, кокс и продукты сгорания

нагар;
сажа;
кокс;
смолистые отложения;
зола;
твердые продукты сгорания топлива.

Другие загрязнения

цементная пыль;
графит;
мел и тальк;
пигменты;
остатки клея и лакокрасочных материалов;
водорастворимые соли;
крахмал, сахар и отдельные органические вещества.

Где применяется ультразвуковая очистка

Технология используется в различных отраслях, где требуется высокая чистота сложных поверхностей.

Машиностроение. Очистка деталей, трубок, клапанов, насосов и инструментов после механической обработки.
Гидравлика. Регенерация многоразовых гидравлических фильтров, очистка корпусов, сеток и промышленных элементов.
Автомобильный ремонт. Обработка форсунок, карбюраторов, деталей двигателя, клапанов и элементов топливной аппаратуры.
Полиграфия. Очистка печатных валов и деталей системы подачи краски.
Приборостроение. Обработка прецизионных деталей и отдельных компонентов.
Оптика и медицина. Очистка изделий по установленным технологическим и санитарным процедурам.
Энергетика и промышленность. Обслуживание теплообменников, фильтров, сепараторов и производственных установок.

Ультразвуковая очистка гидравлических фильтров

Гидравлический фильтр задерживает металлические частицы, остатки уплотнений, продукты старения масла и внешнюю пыль. В процессе работы ячейки сетки постепенно перекрываются, вследствие чего увеличивается перепад давления и снижается пропускная способность.

Обычное промывание удаляет преимущественно наружный слой грязи. Ультразвуковая кавитация помогает ослабить отложения между слоями сетки и во внутренних каналах. После этого частицы удаляются промывной жидкостью.

К регенерации чаще всего пригодны:

многоразовые сетчатые гидравлические фильтры;
металлические масляные элементы;
топливные фильтры грубой очистки;
сапуны гидробаков с металлической сеткой;
перфорированные фильтрующие вставки;
промышленные металлические сепараторы.

Бумажные, целлюлозные, стекловолоконные и большинство нетканых глубинных элементов обычно не рассчитаны на полноценную регенерацию.

Промывка обратным потоком

После ультразвуковой обработки отделившиеся частицы необходимо вывести из фильтра. Для этого применяется прямая или обратная промывка.

Во время обратной промывки жидкость движется в направлении, противоположном обычному рабочему потоку. Это позволяет вытолкнуть частицы с той стороны, с которой они проникли в фильтрующий материал.

Давление и расход жидкости должны контролироваться. Слишком сильный поток может повредить тонкую сетку, внутренний каркас или соединения.

Этапы профессиональной очистки

Входной осмотр. Проверяются корпус, сетка, швы, уплотнения, коррозия и деформации.
Удаление рабочей жидкости. Сливаются остатки масла, топлива или технологической среды.
Предварительная подготовка. Удаляются крупные наружные отложения.
Подбор моющего раствора. Состав выбирается по материалу и типу загрязнения.
Размещение в ванне. Деталь устанавливается в корзину без контакта с дном и стенками.
Ультразвуковая обработка. Частота, температура и продолжительность подбираются индивидуально.
Ополаскивание. Удаляются остатки загрязненного раствора.
Прямая или обратная промывка. Частицы выводятся из внутренних каналов.
Сушка. Влага удаляется теплым осушенным воздухом или в специальном шкафу.
Выходной контроль. Оцениваются чистота, целостность и возможность повторного применения.

Что необходимо учитывать перед очисткой

Ультразвук является эффективным инструментом, но подходит не для каждой детали. Перед обработкой проверяются состояние защитного покрытия, клеевых соединений, уплотнений, тонких стенок и хрупких компонентов.

Очистка не устраняет механические повреждения

Ультразвуковая ванна не восстанавливает разорванную сетку, трещины, коррозионные раковины, деформированный корпус или изношенные уплотнения. Повторное использование возможно только после технического контроля.

Видео ультразвуковой очистки гидравлических фильтров

На видео показана работа профессиональной ультразвуковой установки во время очистки фильтрующих элементов.

Ультразвуковая очистка гидравлических фильтров

Вывод

Ультразвуковая очистка сочетает физическое воздействие кавитации, акустическую циркуляцию жидкости, нагрев и работу специально подобранного моющего состава. Это позволяет удалять масло, нагар, продукты коррозии, металлические частицы и другие отложения со сложных поверхностей и из внутренних каналов.

Для гидравлических фильтров наиболее эффективен комплексный процесс, включающий предварительное очищение, ультразвуковую обработку, обратную промывку, ополаскивание, сушку и выходной контроль.

Компания Tesma Trade выполняет ультразвуковую очистку многоразовых гидравлических фильтров и промышленных деталей на специализированном оборудовании.
